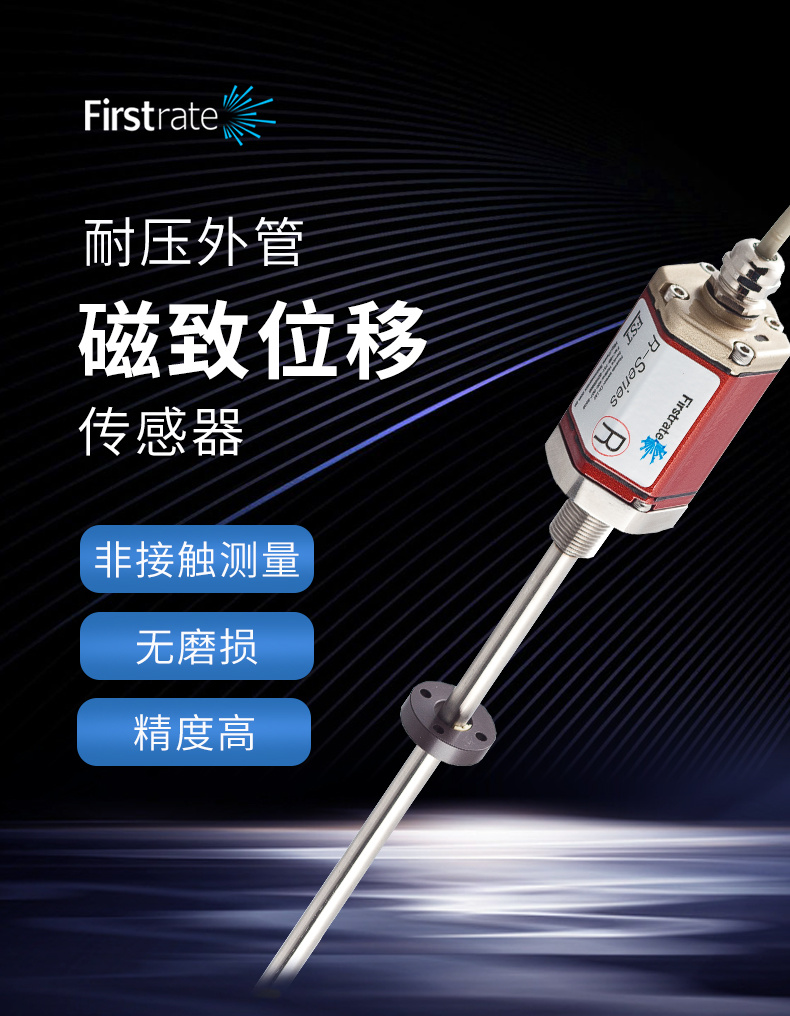

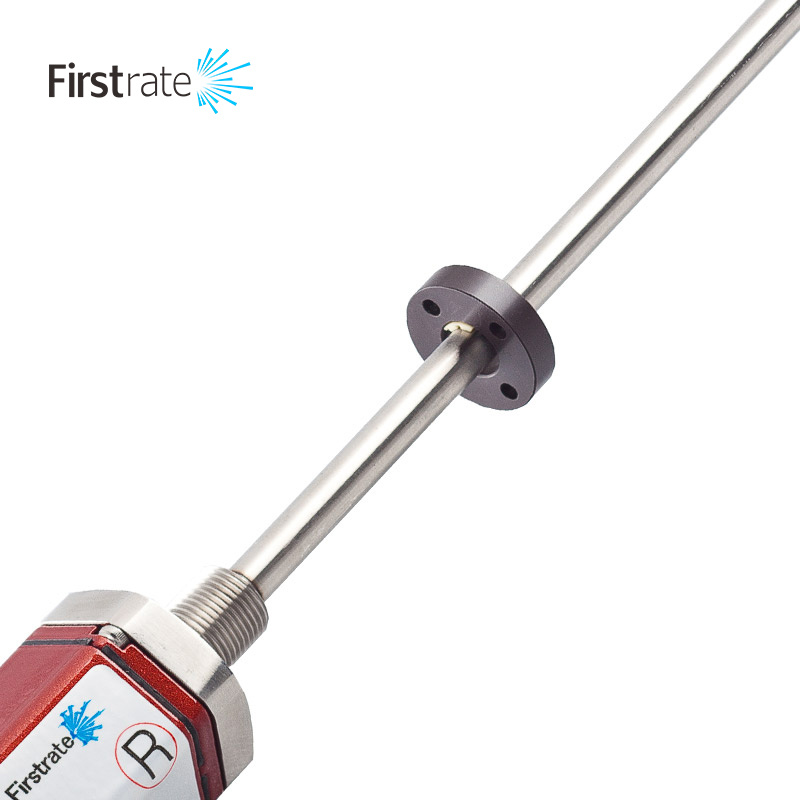

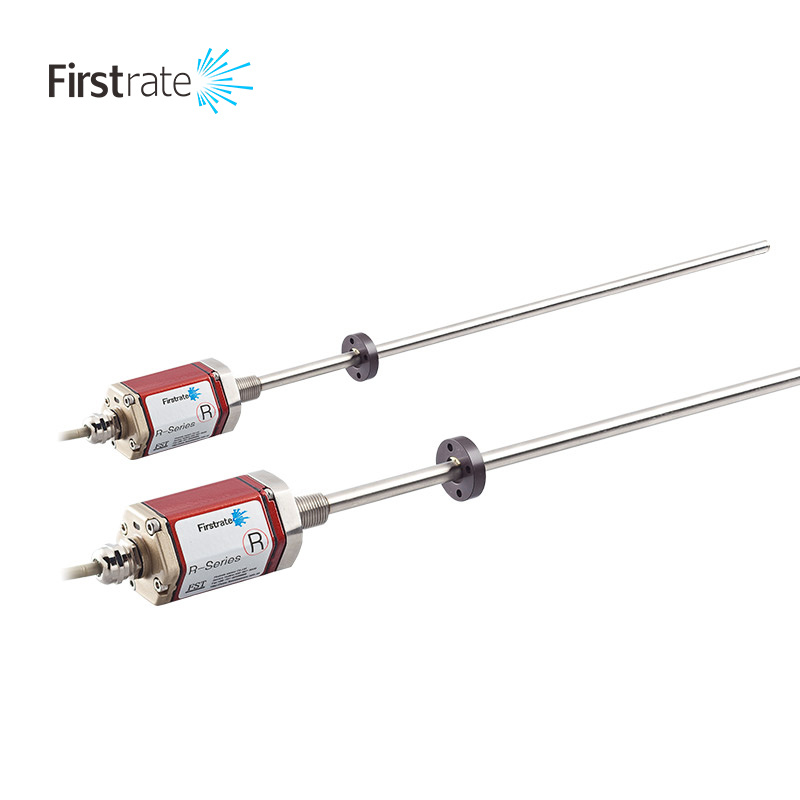

耐压外管磁致伸缩位移传感器

产品型号: FST-RH
产品特点: 坚固可靠,耐油抗污;线性测量,绝对值输出;LED指示灯诊断功能;非接触测量,没有磨损;模块化、通用化设计,维护简便;低功耗、低温漂。
应用范围: 液压控制系统、活塞位置、风机浆距角度调节刹车控制系统、铁轨间距检测等其它要求机械定位及位移检测精度高的设备上。
零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
详细介绍
规格参数

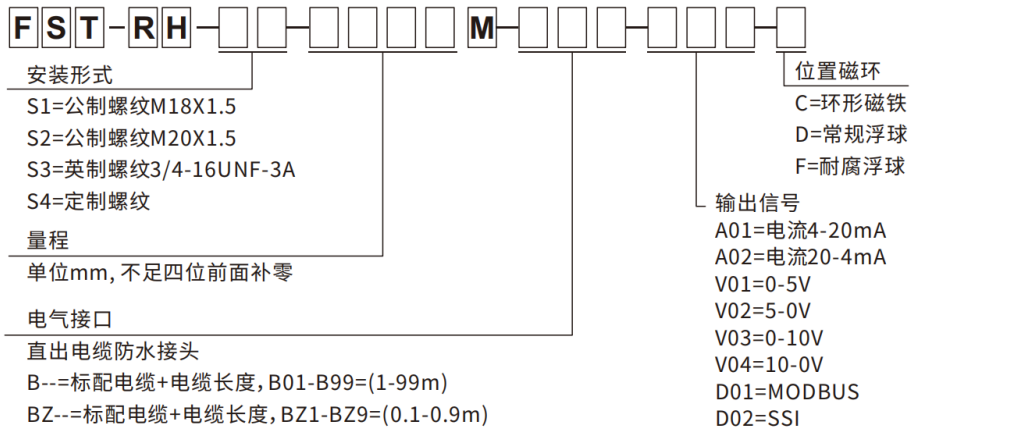

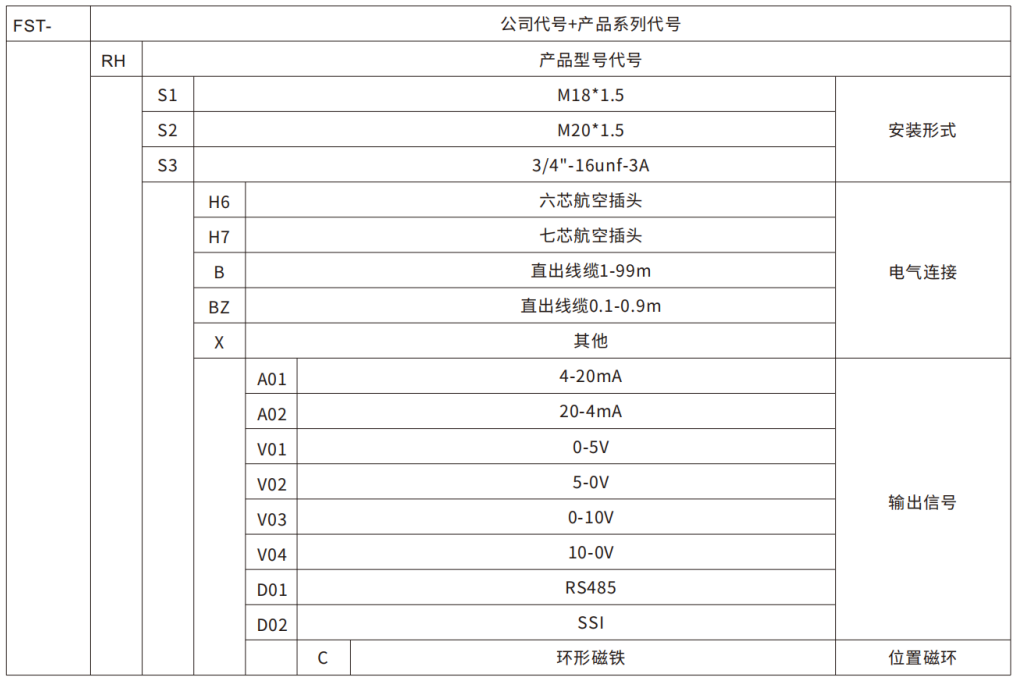

产品选型

菲尔斯特菲尔斯特菲尔斯特

测量数据  位置 测量范围  500~2000mm(其它量程需定制)
电压信号  0~5VDC、5~0VDC、0~10VDC、10~0VDC
 (控制器最低负载:>5KΩ)
供电电压  24VDC(-15%~+20%)
电流信号  4~20mA、20~4mA(最小/大负载:0/500Ω) 工作电流  <70mA
数字信号  SSI、MODBUS 极性保护  最大-30VDC
超压保护  最大33VDC 分辨率  16位D/A
非线性度  量程:50~100 100~300 300~2000以上范围 重复精度  ±0.008%FS
 ±1%~±0.5%FS ±0.5%~±0.1%FS ±0.1%~±0.05%FS 工作温度  -40~+85℃
更新时间  模拟信号0.5ms(行程<1000mm)/1.0ms行程<2000mm) 储存温度  -40~+100℃
 2.0ms(行程<4000mm)/4.0ms行程<5000mm) 温度影响  <0.007%FS/℃
湿度/露点  湿度90%RH,不结露 故障指示  LED指示灯诊断功能
材质  测杆:不锈钢  电子仓:铝合金 测杆耐压  ≤34MPa
位置磁环  环形磁环、常规浮球、耐腐浮球 安装形式  M18×1.5螺纹
电气接口  直出电缆、航空插头 防护等级  IP67(直出电缆)

菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特菲尔斯特











【产品特点】

 ● 坚固可靠,耐油抗污
 ● 线性测量、绝对值输出
 ● LED指示灯诊断功能
 ● 高精度、高分辨率
 ● 模块化、通用化设计、维护简便





【应用范围】

 ● 液压控制系统、活塞位置、风机浆距角度调节刹车控制系统、铁轨间距检测等其它要求机械定位及位移检测

    精度高的设备上。





【技术参数】

 测量数据  位置  温度影响  <0.007 %FS/℃
 测量范围  50-2000 mm(其它量程需定制)  湿度/露点  湿度90%RH,不结露
 数字信号  SSI、MODBUS  故障指示  LED指示灯诊断功能
 供电电压  24VDC(-15%~+20%)  测杆耐压  ≤34Mpa
 工作电流  <70mA  位置磁环  环形磁环、常规浮球、耐腐浮球
 极性保护  最大-30VDC  安装形式  螺纹
 超压保护  最大33VDC  电气接口  直出电缆、航空插头
 分辨率  16位D/A  防护等级  IP67(直出电缆)
 工作温度  -40~+85℃  储存温度  -40~+100℃
 材质  测杆:不锈钢    电子仓:铝合金
 电压信号  0~5VDC、5 ~0VDC、0~10VDC、10~0VDC(控制器最低负载:>5KΩ)
 电流信号  4~20 mA、20~4mA(最小/大负载:0/500Q)
 量程  50~100        100~300        300~ 2000及以上范围
 ±1 %FS - ±0.5%FS        ±0.5%FS ~ ±0.1 %        FS±0.1 %FS~ 士0.05%FS

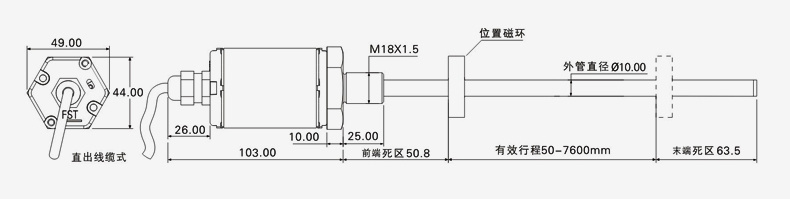

【外形结构】





【细节描述】

【1. 产品原理】





【2. 产品分解图】

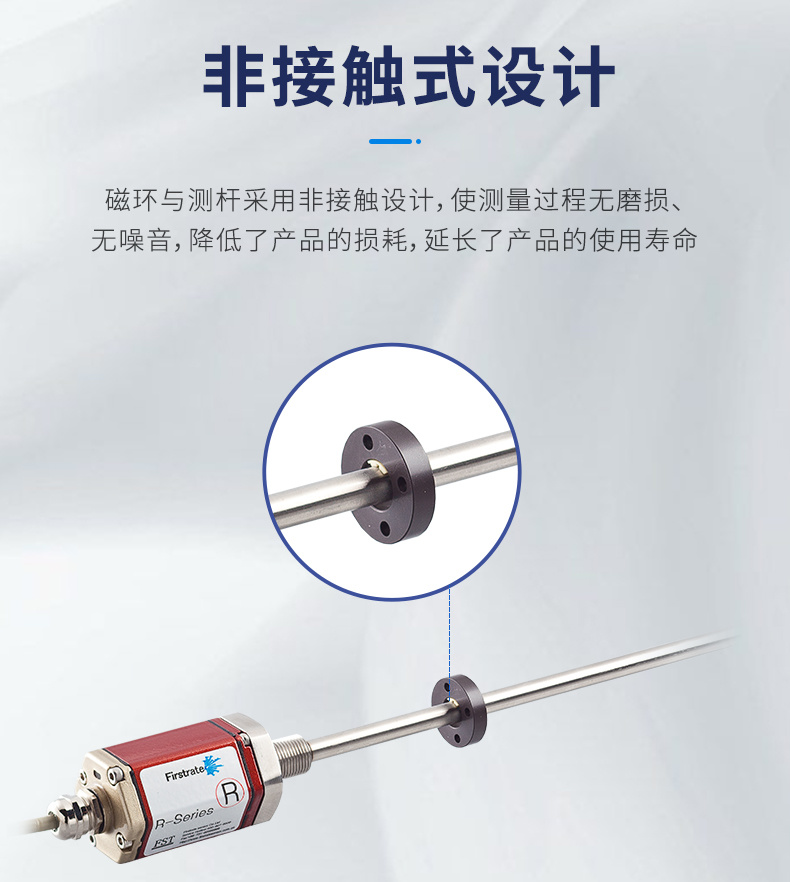

【3. 非接触式设计,延长使用寿命】





【4. 电子电路模块化】

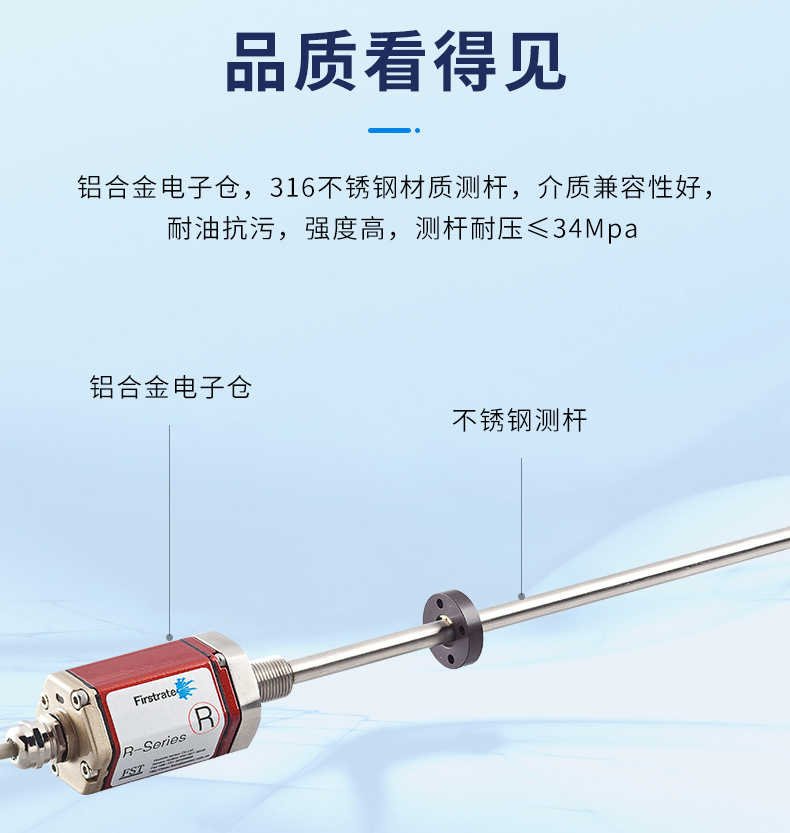

【5. 高强度不锈钢测杆】

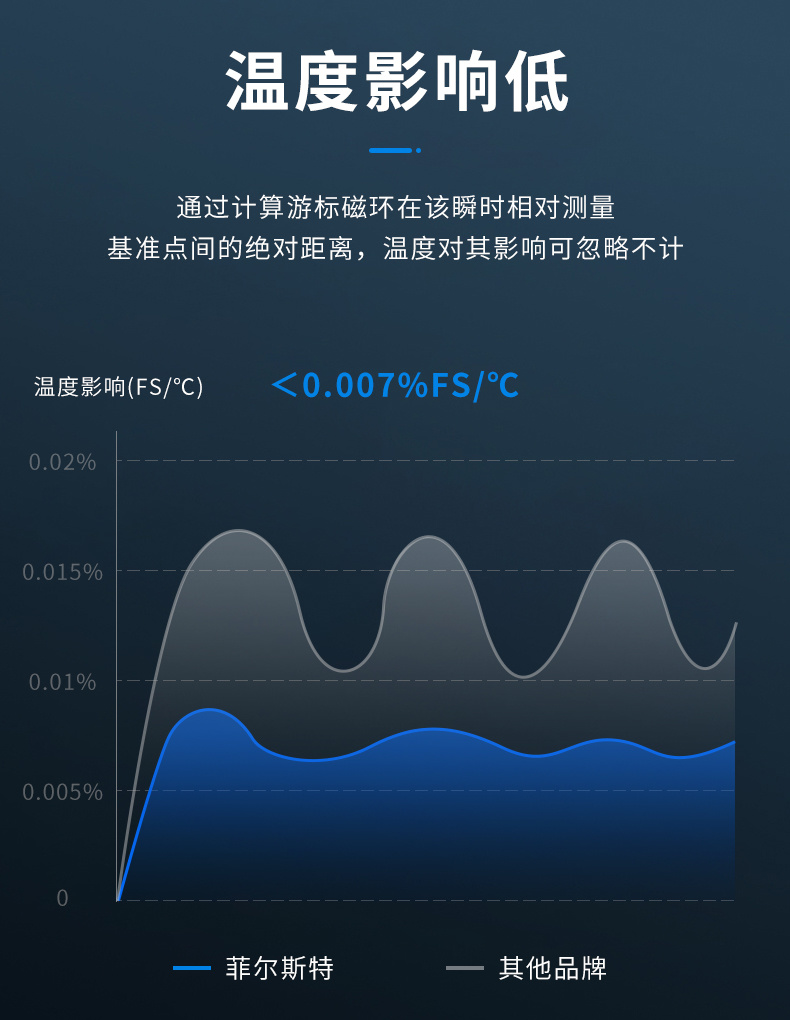

【6. 低温漂,温度影响低】





【7. 可选数字信号输出





【8. 精准校准】





【电气连接方式】





【安装示意图】

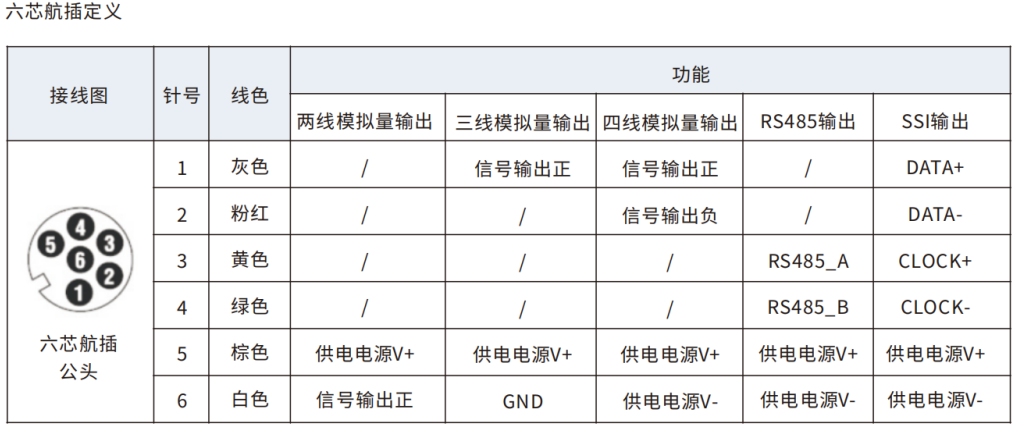

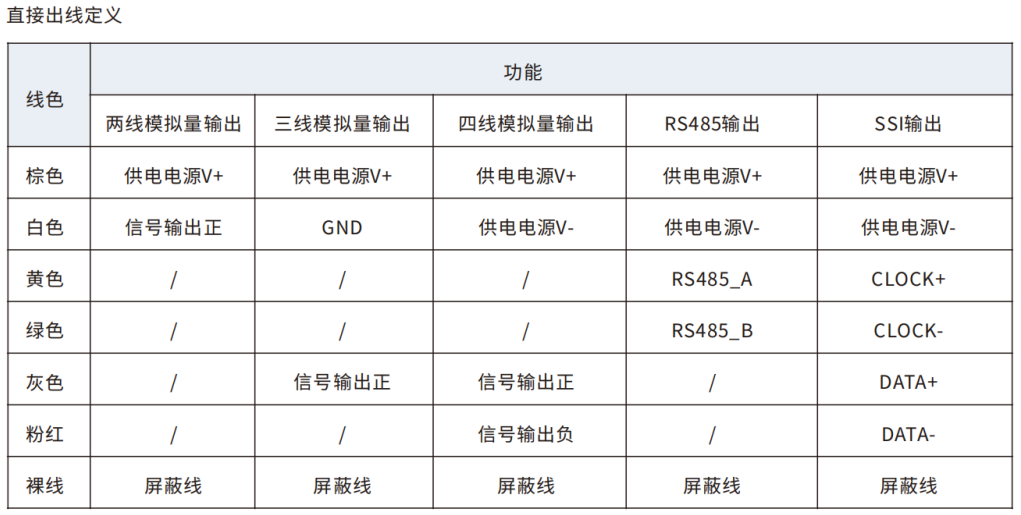

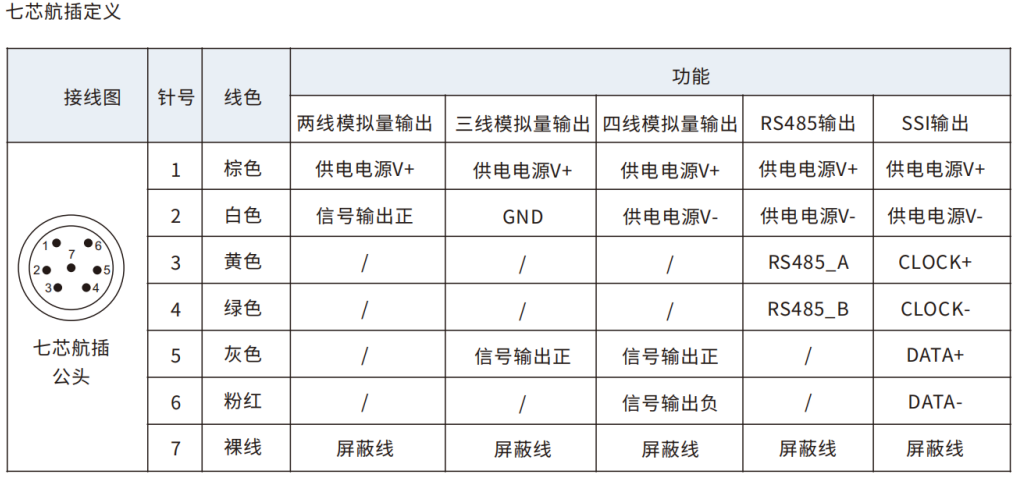

【电气接口定义】
