【产品概述】

GT-FST100-2109D燃气压力监测终端是严格按照GB/T3836.1-2021《爆炸性环境第1部分：设备通用要求》、GB/T3836.4-2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》要求进行设计开发。本产品依托物联网技术，围绕城市燃气管网安全运行所涉及的管网、闸井、调压箱、调压站、相邻密闭等关键节点进行7*24小时监测，实时掌握关键节点的燃气管网压力等运行数据。进行广泛的数据监控，从而实现智能调度、分析和决策，为及时掌握城市燃气管网整体运行情况提供有效服务，提高城市燃气管网安全运行管理水平。

【产品特点】

● 采用低功耗设计：使用寿命长，性能稳定；
● 压力高精度、高频响、长期稳定性好；
● 产品所用的2节（并联）ER34615/19Ah/3.6V锂金属电池；
● 无线数据传输：免布线，安装简单，信号稳定；

● -30℃≤Ta≤+60℃。

【应用范围】

可广泛应用于城市燃气管网、油库和加气站、燃气阀门井/相邻空间、工业生产装置等需要实时监测管网压力状态的场合。

【技术参数】

参考温度：25℃（除非另有说明）

产品名称	燃气压力监测终端
测量量程	低压：0~10kPa（可定制）中压：0~600kPa（可定制）
测量精度	±0.3%FS
传输方式	NB-IoT/4G CAT1
通讯协议	LWM2M/MQTT（可定制）
接口类型	RS485/I2C/DI/DO/AI/AO（接入外设需满足防爆要求）
定位方式	北斗/GPS
工作电压	3.6V
电池容量	38Ah
工作电流	≤250mA
电池寿命	5年（采样频率15分钟/次；上传频率24小时/次）
防爆等级	Ex ia IIC T4 Ga
本安参数	电池组件：Uo：3.9V，Io：1.6A（仅内部使用）； 5V电源口：Uo：5.9V，Io：1.6A，Co：5µF，Lo：2μH； 3.6V电源口：Uo：3.9V，Io：1.6A，Co：30µF，Lo：2μH； RS485传输口：Uo：3.9V，Io：0.27A，Co：50µF，Lo：30μH。
防护等级	IP68（1m,1h）
工作温度	-30℃~60℃
工作湿度	≤100%RH（非冷凝）
显示（可选）	LCD显示和LED灯指示
注：其它扩展可接入功能支持温湿度、水位等。

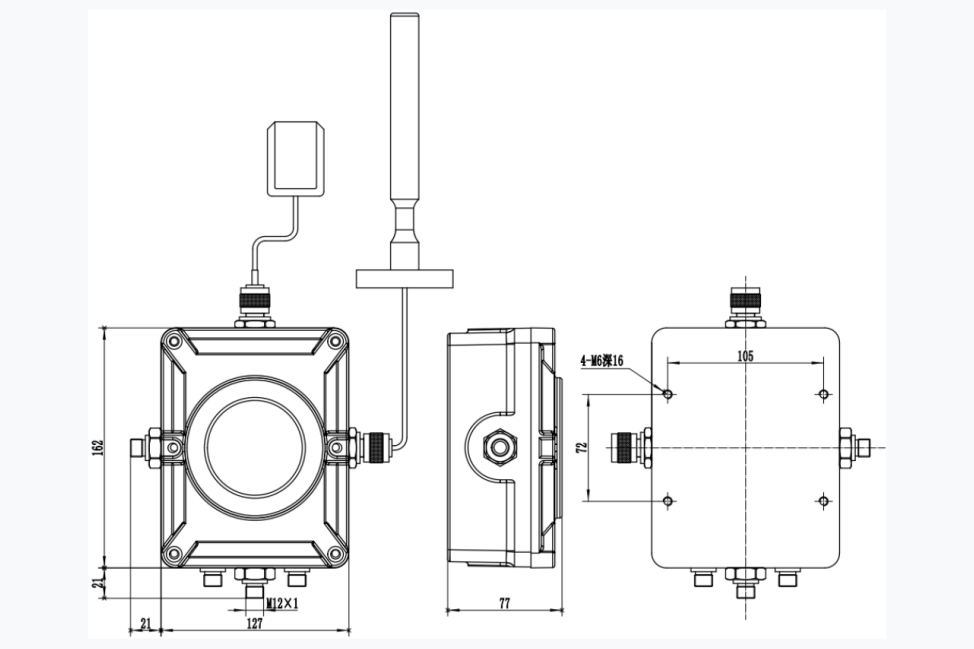

【外形尺寸】

【产品选型】

产品型号： GT-FST100-2109D

产品特点： 采用低功耗设计：使用寿命长，性能稳定；压力高精度、高频响、长期稳定性好；产品所用的2节（并联）ER34615/19Ah/3.6V锂金属电池；无线数据传输：免布线，安装简单，信号稳定，-30℃≤Ta≤+60℃。

应用范围： 产品可广泛应用于城市燃气管网、油库和加气站、燃气阀门井／相邻空间、工业生产装置等需要实时监测甲烷浓度、水浸状态、管网压力、湿温度状态的场合。
