【产品概述】
油缸内置式磁致伸缩位移传感器，外形精巧，可适用于狭小空间安装，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。
【产品特点】
● 坚固可靠，耐油抗污；
● 线性测量，绝对值输出；
● 高精度、高分辨率；
● 模块化、通用化设计，维护简便；
● 非接触测量，没有磨损；
● 低功耗、低温漂。【应用范围】
MH系列传感器专门为液压缸中的直接行程测量而设计，可以从液压缸顶部或侧面安装传感器。广泛应用于液压油缸、液压千斤顶以及农业和建筑机械的液压转向系统。
【技术参数】
测量范围
0～50…2000mm
电压信号
0～5VDC 5～0VDC 0～10VDC 10～0VDC（最低负载：>5KΩ）
电流信号
4～20mA 20～4mA(最小/大负载：0/500Ω)
数字信号
RS485（MODBUS） CANopen
非线性度
50<量程≤100mm
1%～0.5%FS
100<量程≤300mm
0.5%～0.1%FS
300<量程≤2000mm
0.1%～0.05%FS
电气接口
直接出线转M12连接器
直接出线
供电电压
24V DC(-15%～+20%)
工作温度
-40~+85℃
储存温度
-40~+100℃
极性保护
最大-30VDC
超压保护
最大33VDC
材质
测杆
316不锈钢
电子仓
304不锈钢
位置磁环
环形磁铁
探杆耐压
≤34Mpa
安装方式
固定环
防护等级
IP67
【产品细节】
【1. 权威检测 实力认证】

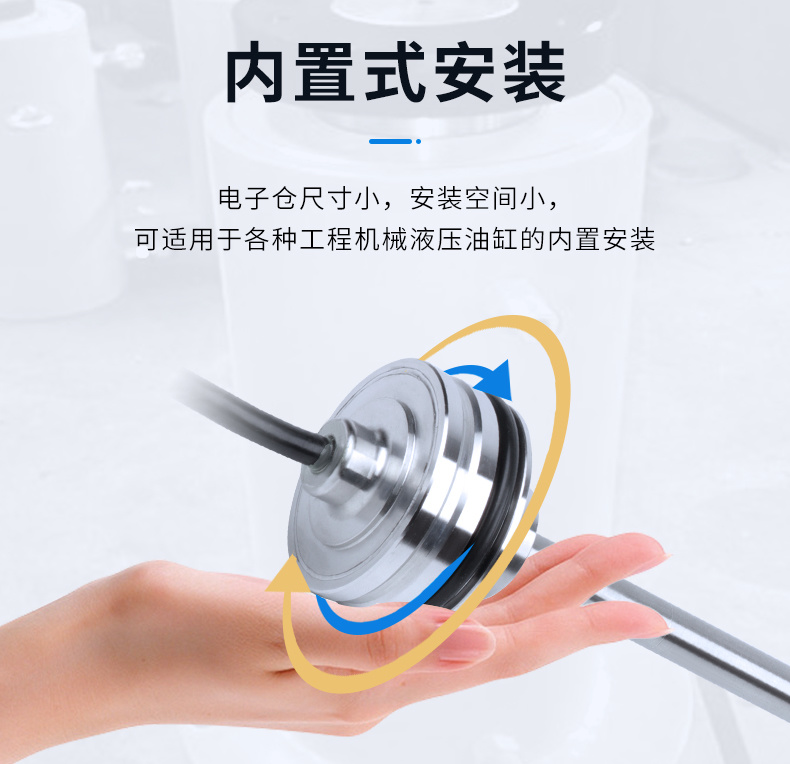

【2.内置式安装】
【3. 不同寻常的高精度】

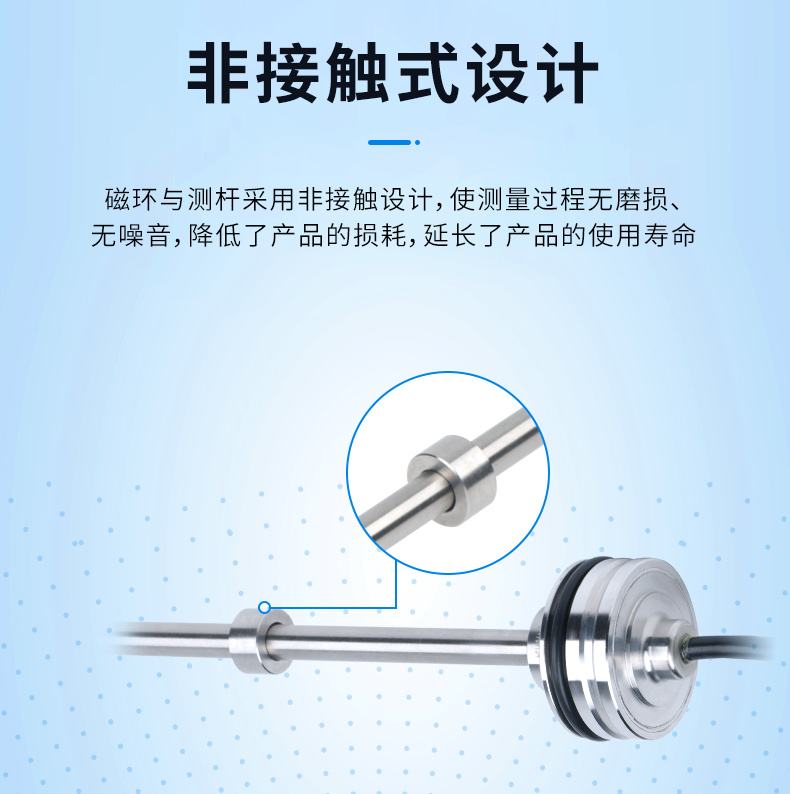

【4.非接触式设计】
【5. 品质看得见】

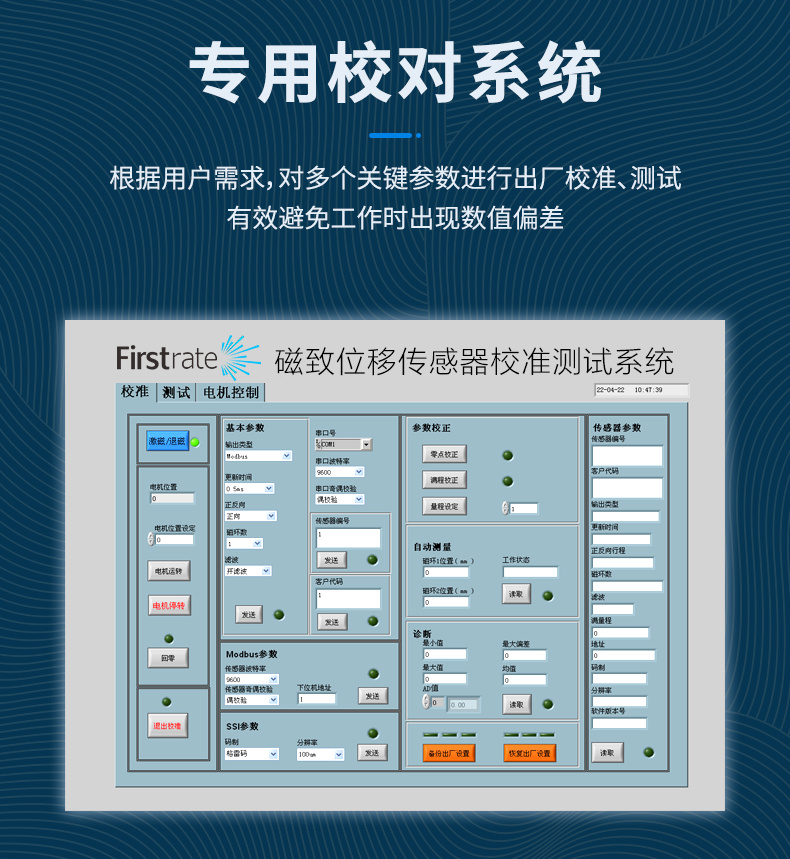

【6. 专用校对系统】
【产品应用范围】

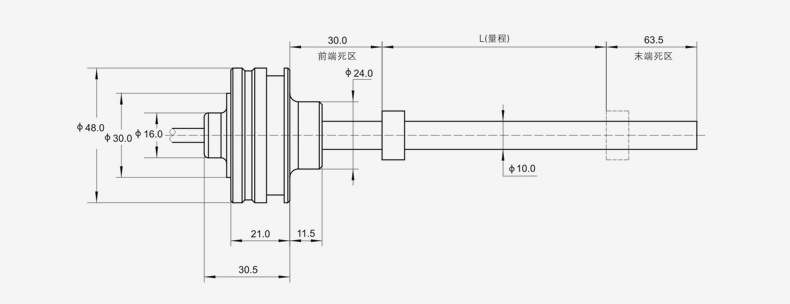

【外形尺寸】
【电气连接】

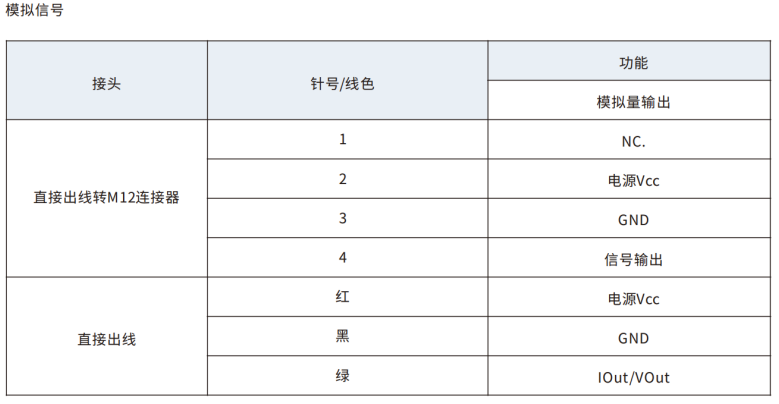

模拟信号
接头
针号/线色
功能
模拟量输出
直接出线转M12连接器
1
NC.
2
电源Vcc
3
GND
4
信号输出
直接出线
红Red
电源Vcc
黑Black
GND
绿Green
IOut/VOut

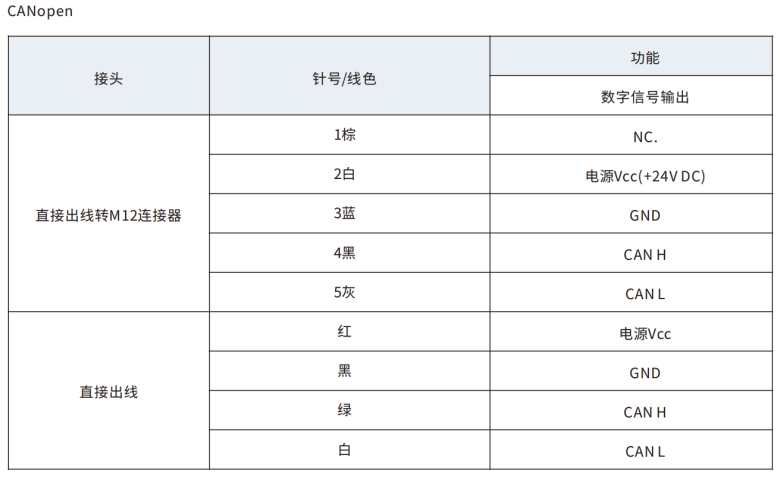

CANopen
接头
针号/线色
功能
数字信号输出
直接出线转M12连接器
1棕Brown
NC.
2白White
电源Vcc(+24V DC)
3蓝Blue
GND
4黑Black
CAN H
5灰Grey
CAN L
直接出线
红Red
电源Vcc
黑Black
GND
绿Green
CAN H
白White
CAN L
RS485
接头
针号/线色
功能
数字信号输出
直接出线转M12连接器
1
电源Vcc
2
RS485A
3
GND
4
RS485B
直接出线
红Red
电源Vcc
黑Black
GND
绿Green
RS485 A
白White
RS485 B

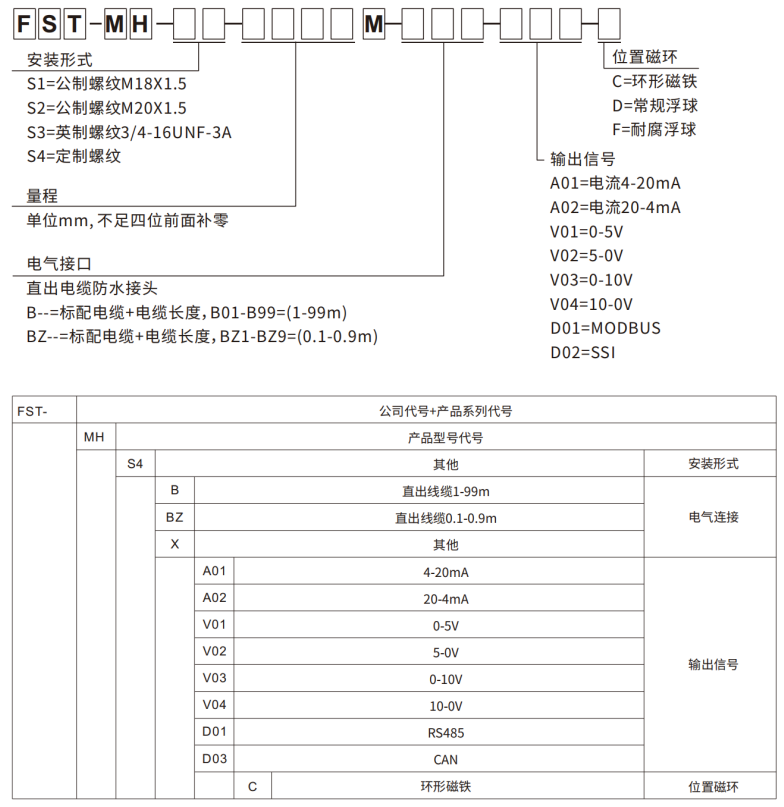

【产品选型】
-
产品型号： FST-MH
产品概述：油缸内置式磁致伸缩位移传感器，外形精巧，可适用于狭小空间安装，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。
产品特点： 菲尔斯特油缸内置位移传感器坚固可靠，耐油抗污；线性测量，绝对值输出；高精度、高分辨率；模块化、通用化设计，维护简便；非接触测量，没有磨损；低功耗、低温漂。
应用范围： MH系列传感器专门为液压缸中的直接行程测量而设计，可以从液压缸顶部或侧面安装传感器。广泛应用于液压油缸、液压千斤顶以及农业和建筑机械的液压转向系统。

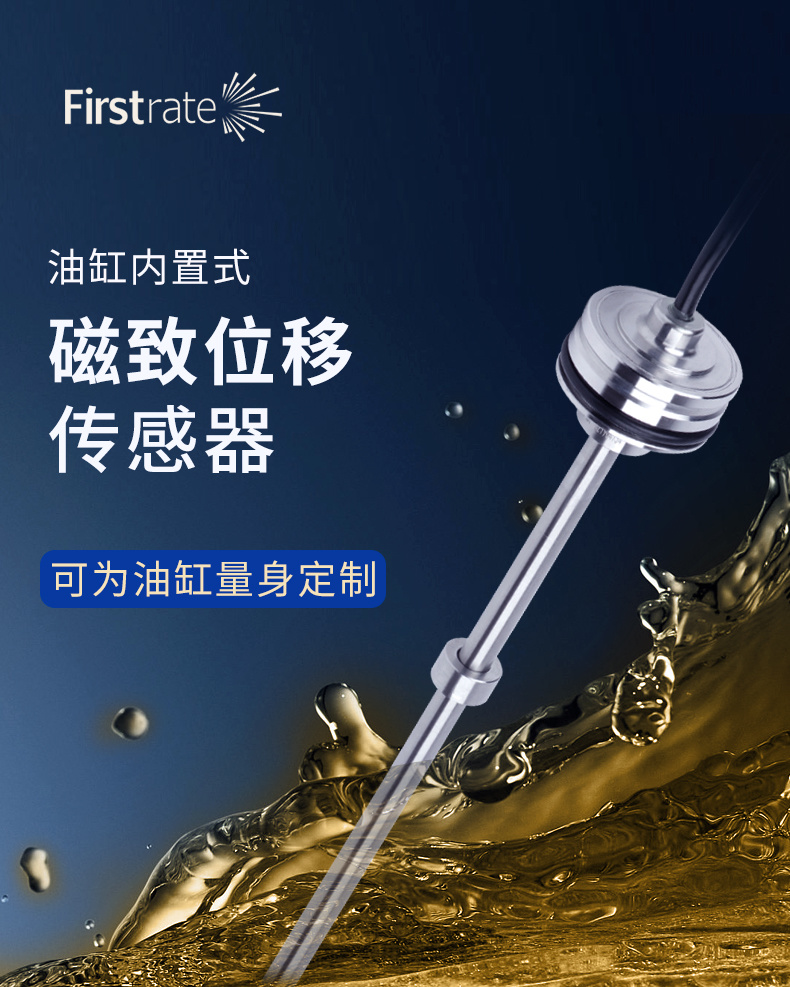

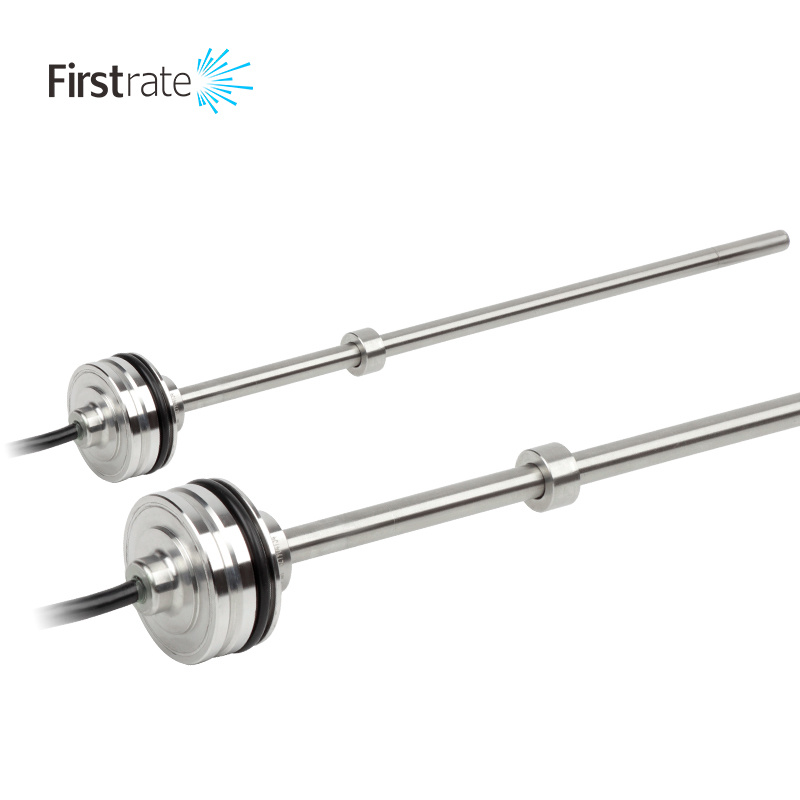

FST-MH 油缸内置式磁致位移传感器
产品型号： FST-MH
产品概述：油缸内置式磁致伸缩位移传感器，外形精巧，可适用于狭小空间安装，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。
产品特点： 菲尔斯特油缸内置位移传感器坚固可靠，耐油抗污；线性测量，绝对值输出；高精度、高分辨率；模块化、通用化设计，维护简便；非接触测量，没有磨损；低功耗、低温漂。
应用范围： MH系列传感器专门为液压缸中的直接行程测量而设计，可以从液压缸顶部或侧面安装传感器。广泛应用于液压油缸、液压千斤顶以及农业和建筑机械的液压转向系统。
分类
相关视频介绍
菲尔斯特传感器
菲尔斯特传感器
菲尔斯特传感器
相关视频介绍
菲尔斯特传感器
菲尔斯特传感器
菲尔斯特传感器
为什么选择菲尔斯特
60余年研发和制造经验
我们公司前身是长沙红旗仪器厂，始创于1965年，是我国最早的一批传感器企业之一。
400余款产品
我们产品主要包括工业传感器，智能控制仪表和物联网传感器，涉及近30余个行业应用。
80余项产品认证
我们产品已获得CPA、CQC、CE、RoHS、Ex、ATEX、MA等多项国内外认证。
服务于全球市场
我们公司每年生产500,000只传感器产品，服务于全球100多个国家。
专业工程师选型指导
我们工程师均拥有5年以上行业经验，可为您提供一对一专业选型指导，节省您的时间和成本。
提供OEM/ODM服务
我们具备较强的传感技术构架和开发应用能力，可提供定制化、个性化服务，满足您差异化需求。
相关资质证书
相关常见问题
磁致伸缩液位计与电位计/超声波传感器相比的优势？
无接触磨损、精度更高、抗干扰强（粉尘/泡沫无影响），寿命长10倍以上
磁致伸缩位移传感器应用于哪些场景？
工业自动化（液压缸定位）、汽车制造（夹具/铸造机控制）、航空航天（姿态监测）、能源（风电变桨系统）等
磁致伸缩位移传感器的优势在哪里？
1.非接触测量：无机械磨损，寿命长达10年以上，2.绝对位置输出：断电后数据不丢失，无需重新标定，3.强环境适应性：耐高温（-40℃~85℃）、高压（≤34MPa）、抗振动
磁致伸缩位移传感器测量精度如何？
精度可达±0.05%FS（满量程），分辨率达0.001%，重复性误差≤0.0005%FS
磁致伸缩位移传感器工作原理是什么？
通过电子仓发射电流脉冲，在波导丝周围形成磁场，与活动磁环磁场耦合产生应变脉冲波，测量脉冲传输时间计算位移。
