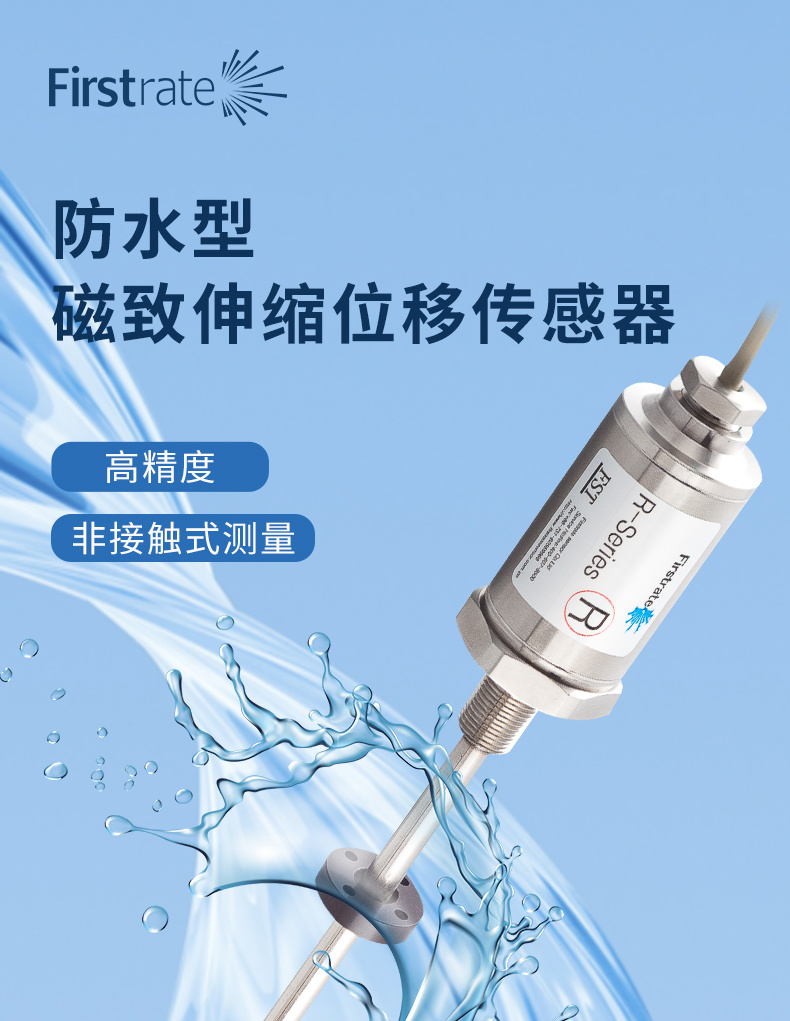

防水型磁致伸缩位移传感器

产品型号: FST-RS
产品特点: 坚固可靠工业用位移传感器;线性测量,绝对值输出;模拟、SSI、MODBUS信号输出;非接触测量,可靠性高;密封等级IP68;双重磁铁位置测量。
应用范围: 冶金设备、风能发电;工程机械、橡胶机械;港口机械、注塑机;新能源。
零售价
0.0
市场价
0.0
浏览量:
1000
数量
-
+
库存:
0
详细介绍
规格参数

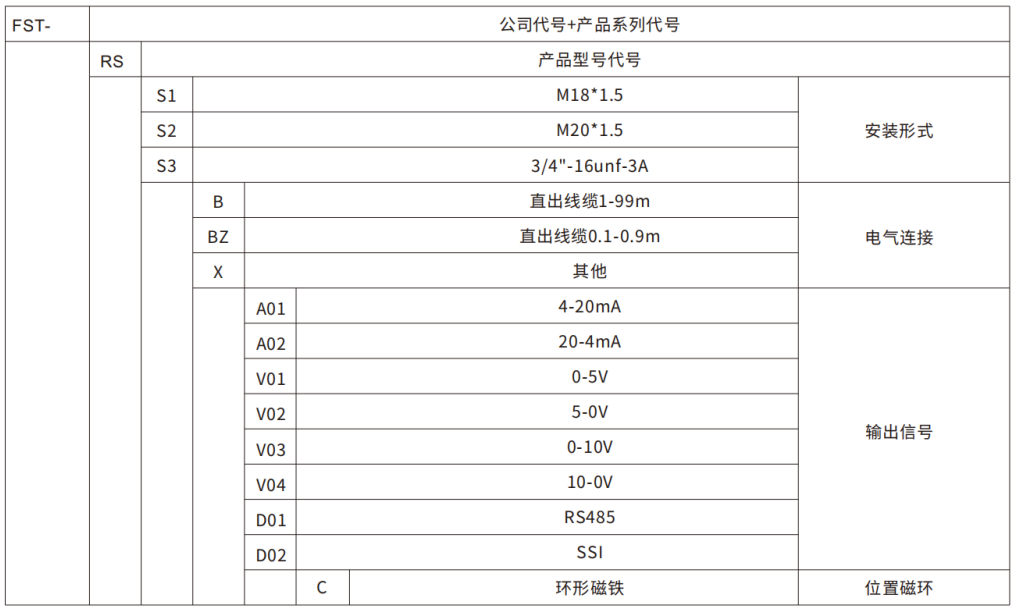

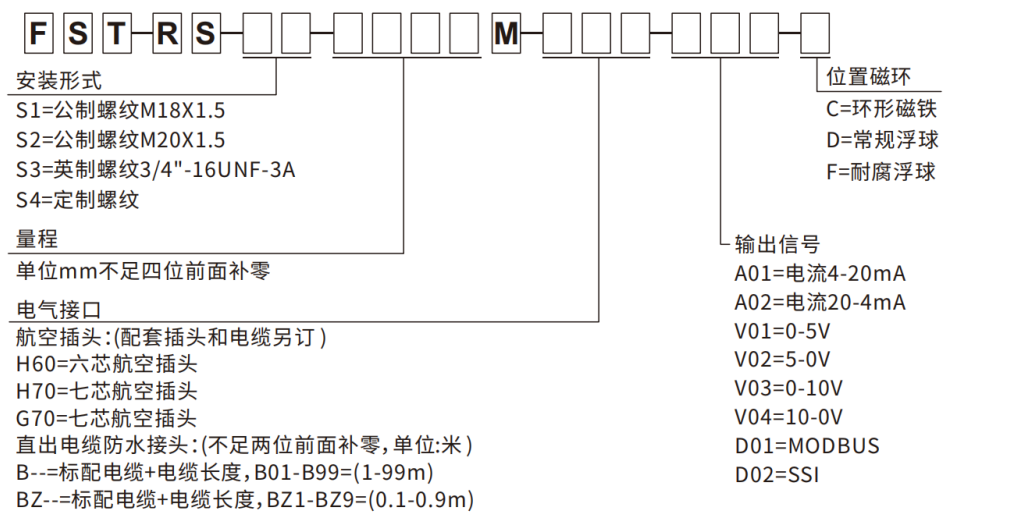

产品选型



【产品特点】

 ● 坚固可靠工业用位移传感器
 ● 线性测量,绝对值输出,非接触式测量,最高可靠性
 ● 模拟SSI  MODBUS
 ● 密封等级: IP68
 ● 非接触测量,没有磨损
 ● 双重磁铁位置测量



【应用范围】

 ● 冶金设备、风能发电
 ● 工程机械、橡胶机械
 ● 港口机械、注塑机
 ● 新能源



【技术参数】

 测量数据  位置  储存温度  -40~+100°℃

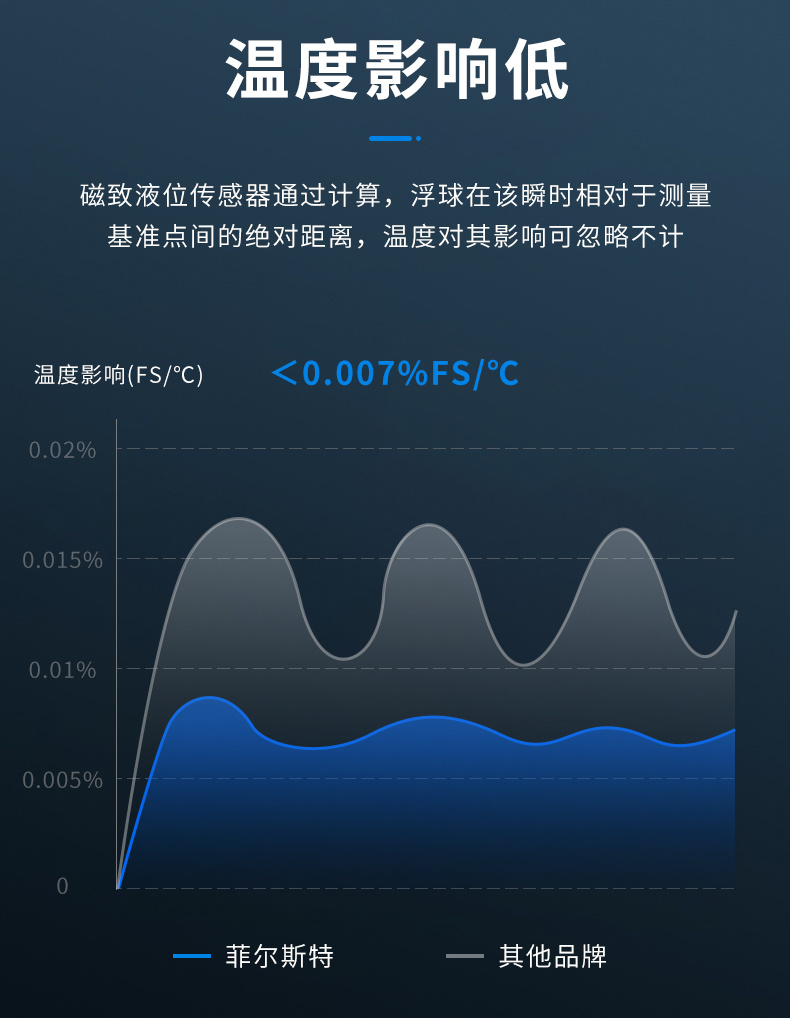

 测量范围  50-2000 mm (其它量程需定制)  温度影响  <0.007 %FS/℃
 数字信号  SSI、MODBUS  材质  测杆:不锈钢
 供电电压  24VDC(-15%~+20%)  超压保护  电子仓:不锈钢
 工作电流  <70mA  测杆耐压  ≤34Mpa
 极性保护  最大-30VDC  位置磁环  环形磁环、常规浮球、耐腐浮球
 超压保护  最大33VDC  安装形式  螺纹
 分辨率  16位D/A  电气接口  直出电缆
 重复精度  ±0.008%FS  防护等级  Ip68
 工作温度  -40~+85℃
 电压信号  0~5VDC、5~OVDc、0~10VDC、10~0VDC(控制器最低负载:>5KΩ)
 电流信号  4~20 mA、20~4mA(最小/大负载:0/500Ω)
 量程  50~100        100~300        300~ 2000及以上范围
 ±1 %FS - ±0.5%FS        ±0.5%FS ~ ±0.1 % FS        ±0.1 %FS~ ±0.05%FS
 模拟信号  0.5ms(行程<1000mm)/1.0 ms(行程<2000mm)/2.0ms(行程<4000mm)/4.0 msi行程<5000mm)

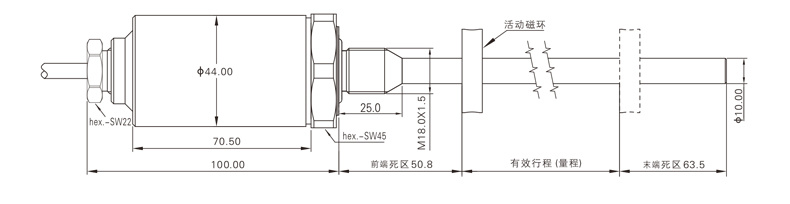

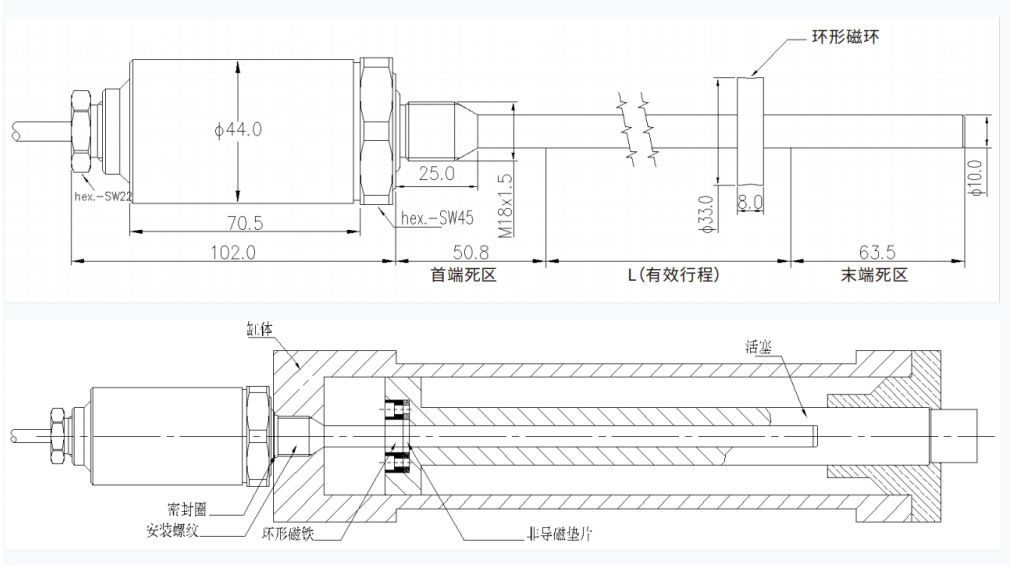

【外形结构】



【细节描述】

【1. 产品原理】



【2. 产品分解图】

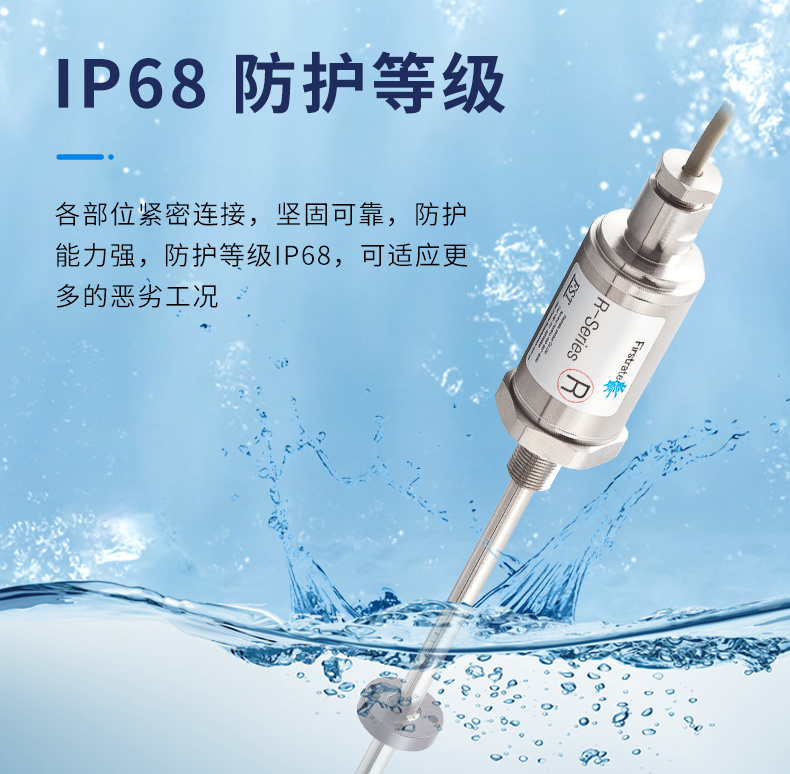

【3. 防护等级高可达IP68】

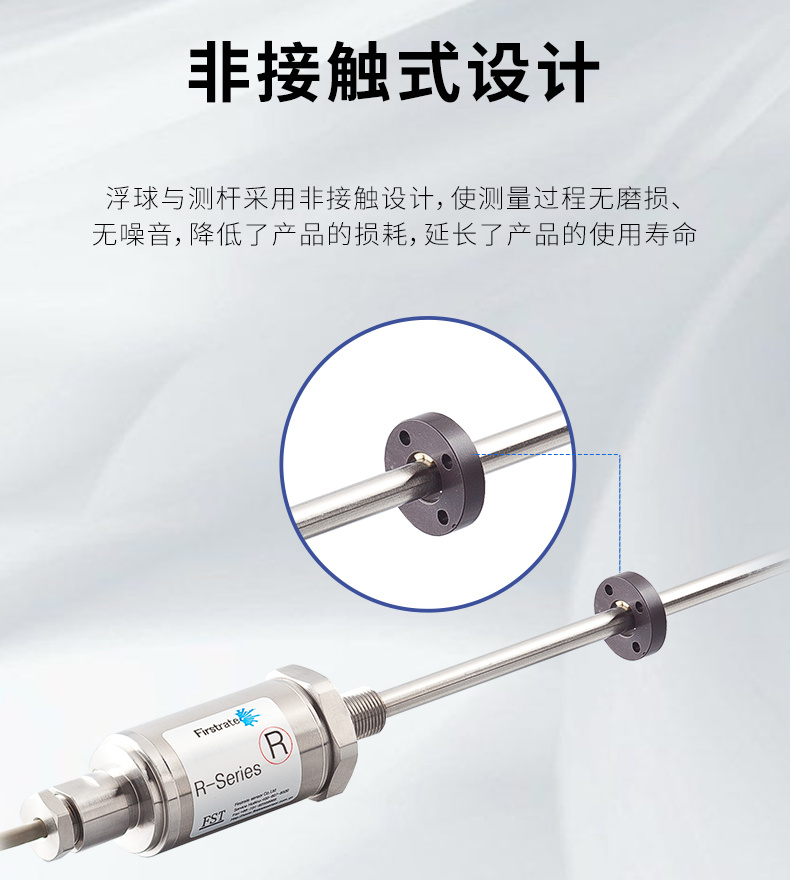

【4. 非接触式设计,使用寿命长】

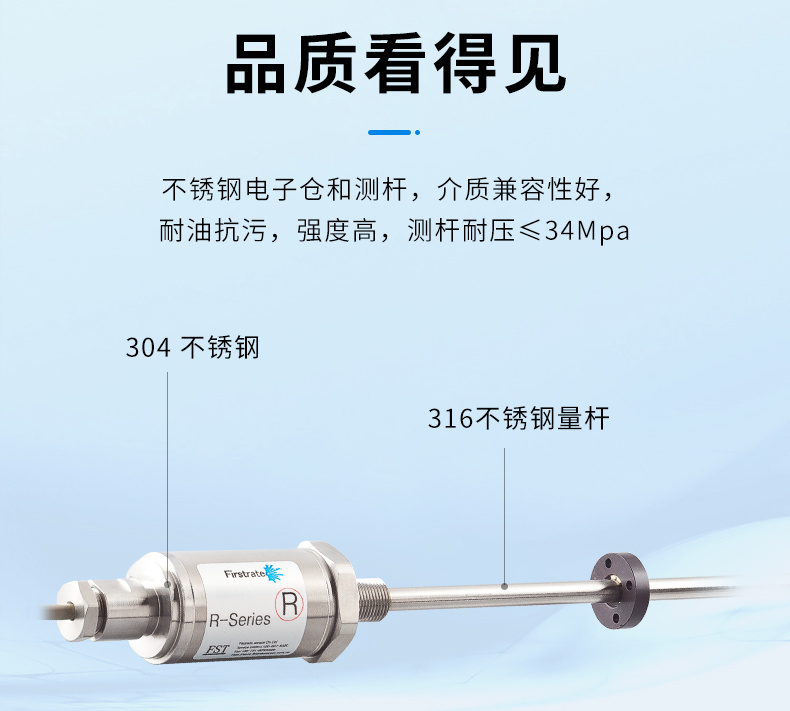

【5. 316不锈钢测杆,强度高】



【6. 电子电路模块化】



【7. 可选数字信号输出】



【8. 精准校准】



【电气连接方式】



【安装示意图】

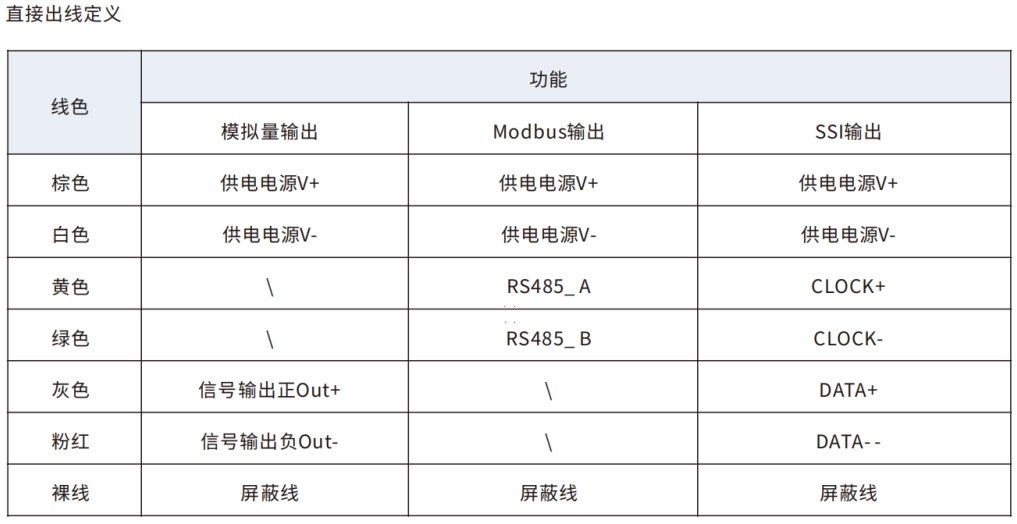

【电气接口定义】



【电路接线图】

关键词:
防水位移传感器
磁致伸缩位移传感器
未找到相应参数组,请于后台属性模板中添加
测量数据  位置 测量范围  50~2000mm(其它量程需定制)
电压信号  0~5VDC、5~0VDC、0~10VDC、10~0VDC
 (控制器最低负载:>5KΩ)
供电电压  24VDC(-15%~+20%)
电流信号  4~20mA、20~4mA(最小/大负载:0/500Ω) 工作电流  <70mA
数字信号  SSI、MODBUS 极性保护  最大-30VDC
分辨率  16位D/A 超压保护  最大33VDC
非线性度  量程:50~100 100~300 300~2000以上范围 重复精度  ±0.008%FS
 ±1%FS~±0.5%FS ±0.5%FS~±0.1%FS ±0.1%FS~±0.05%FS 工作温度  -40~+85℃
更新时间  模拟信号:0.5ms(行程<1000mm)/1.0ms行程<2000mm) 储存温度  -40~+100℃
 2.0ms(行程<4000mm)/4.0ms行程<5000mm) 温度影响  <0.007%FS/℃
湿度/露点  湿度90%RH,不结露 故障指示  LED指示灯诊断功能
材质  测杆:不锈钢  电子仓:不锈钢 测杆耐压  ≤34MPa
位置磁环  环形磁环、常规浮球、耐腐浮球 安装形式  M18×1.5螺纹
电气接口  直出电缆 防护等级  IP68
