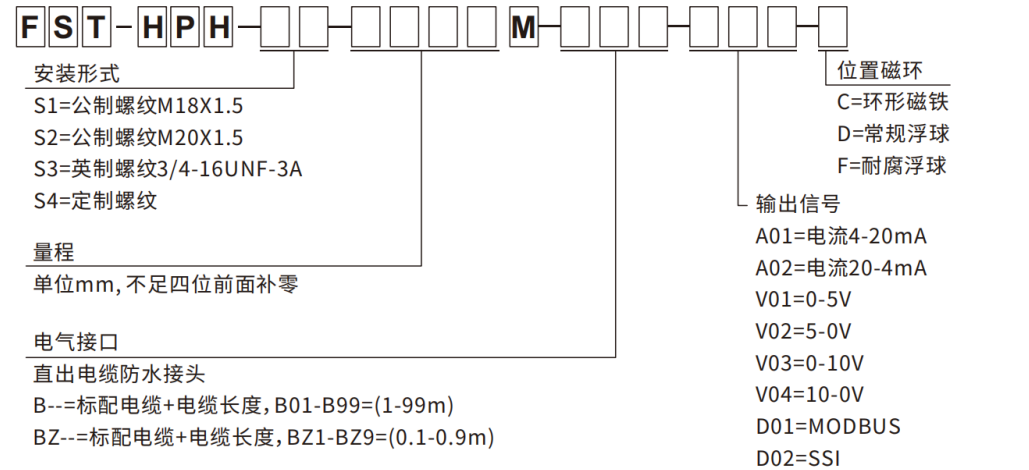

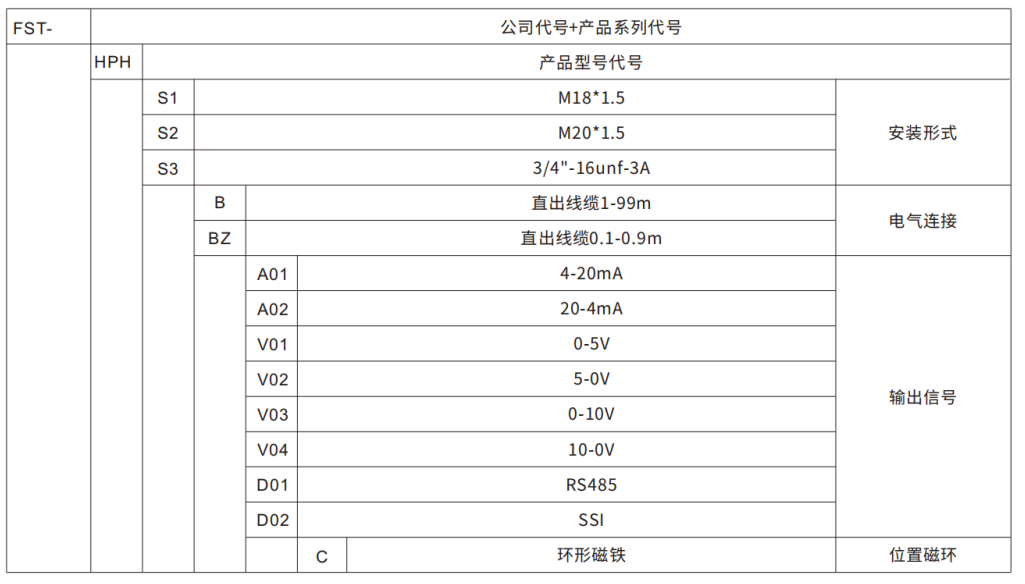

  • 产品选型
  • 产品详情概要
  •

    【产品概述】


    防爆型磁致伸缩位移传感器,国家防爆标准 Exd II CT6 Gb,传感器采用了高科技材料和先进的电子处理技术,因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值,即使电源中断、重接,数据也不会丢失,更无须重新归零。由于敏感元件是非接触的,就算不断重复检测,也不会对传感器造成任何磨损,可以大大地提高检测的可靠性和使用寿命。





    【产品特点】


     ● 国家防爆标准 Exd II CT6 Gb
     ● 坚固可靠,全封闭设计
     ● 线性测量,绝对值输出
     ● 非接触测量,没有磨损
     ● 模拟信号或数字信号输出





    【应用范围】


     ● 冶金采矿设备、石油化工
     ● 工程机械、橡胶机械
     ● 注塑机、新能源





    【技术参数】


    测量范围

    0~50…2000mm

    电压信号

    0~10VDC  10~0VDC(最低负载:>5KΩ)

    电流信号

    4~20mA  20~4mA(最小/大负载:0/500Ω)

    数字信号

    RS485(MODBUS)  SSI (Gray(格雷码)、Binary(二进制) )

    数据长度

    24、25、26(24位数据位、第25位校验位、26位报警位(0))

    通讯接口

    标准EIA-RS485/RS422

    SSI波特率

    100KBd——1000KBd可选

    分辨率

    16位D/A

    非线性度

    量程≤100mm

    1%~0.5%FS

    100<量程≤300mm

    0.5%~0.1%FS

    300<量程≤2000mm

    0.1%~0.05%FS

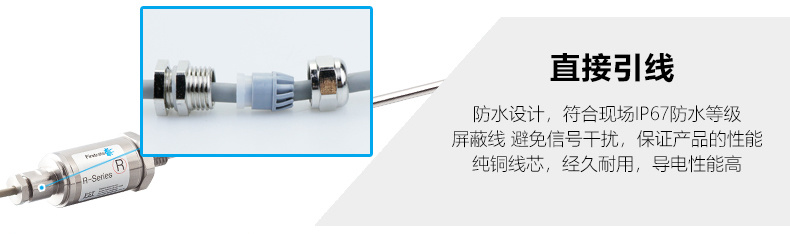

    电气接口

    直出电缆、航空插头

    供电电压

    24VDC(-15%~+20%)

    极性保护

    最大-30VDC

    超压保护

    最大33VDC

    材质

    测杆

    316不锈钢

    电子仓

    304不锈钢

    位置磁环

    环形磁铁、常规浮球、耐腐浮球

    防爆等级

    ExdII CT6 Gb

    防护等级

    IP67

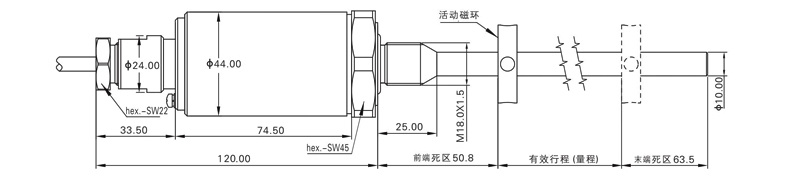

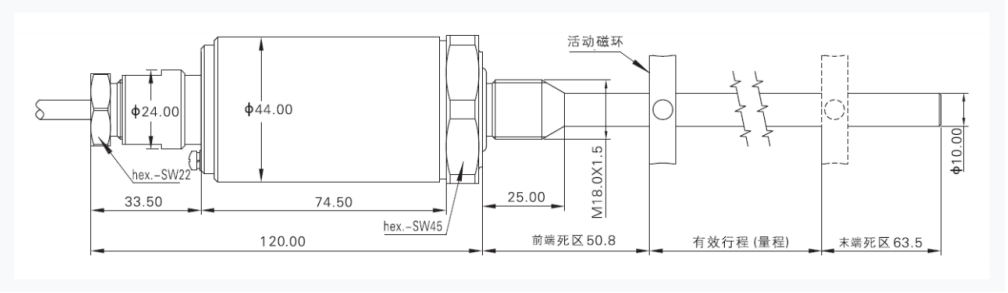

    【外形结构】






    【细节描述】

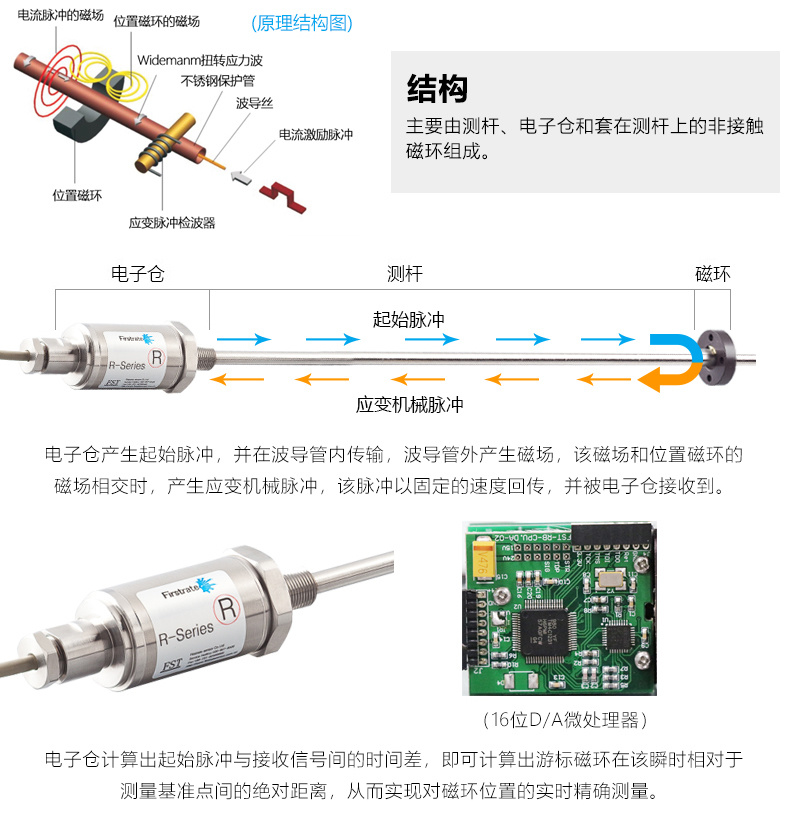

    【1. 产品原理】

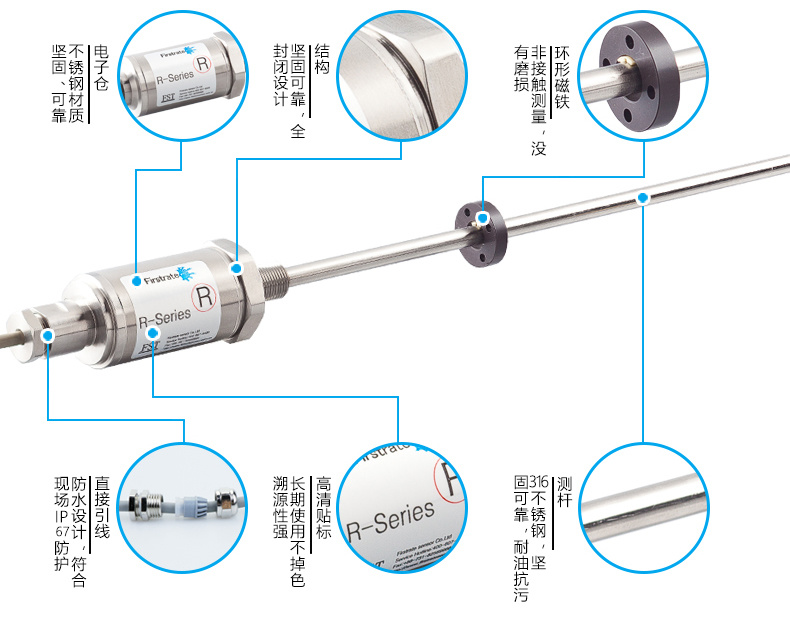

    【2. 产品分解图】

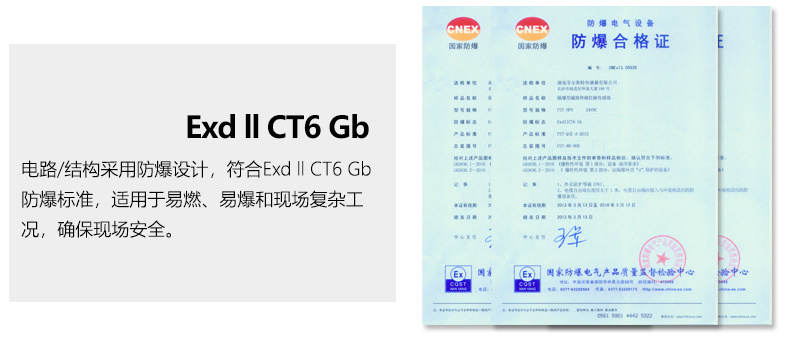

    【3. 国家防爆认证】

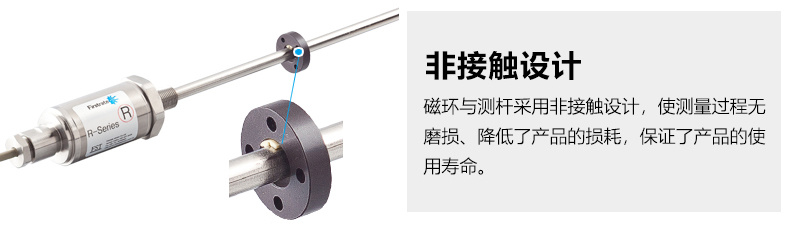

    【4. 非接触式设计,使用寿命长】

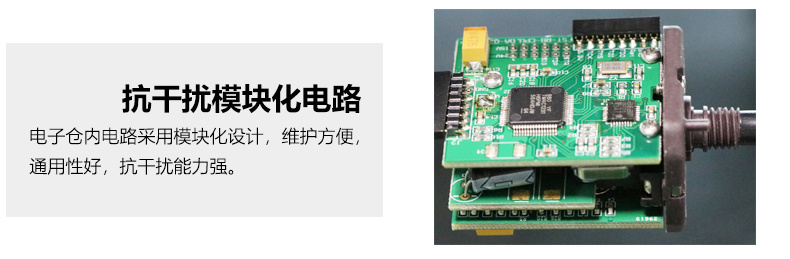

    【5. 电子电路模块化】

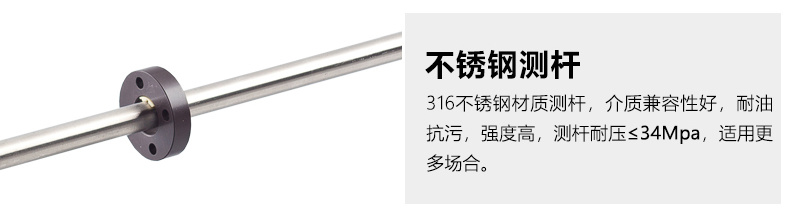

    【6. 316不锈钢测杆,强度高】

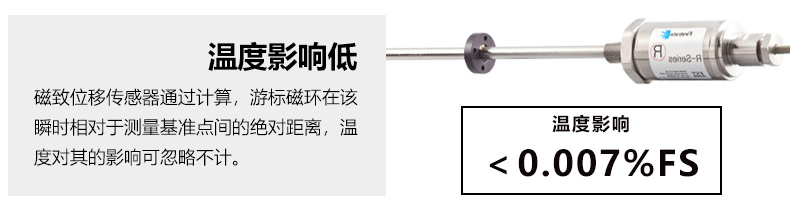

    【7. 低温漂,温度影响低】

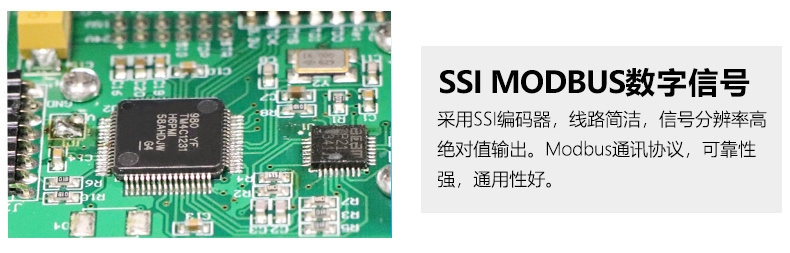

    【8. 可选数字信号输出】

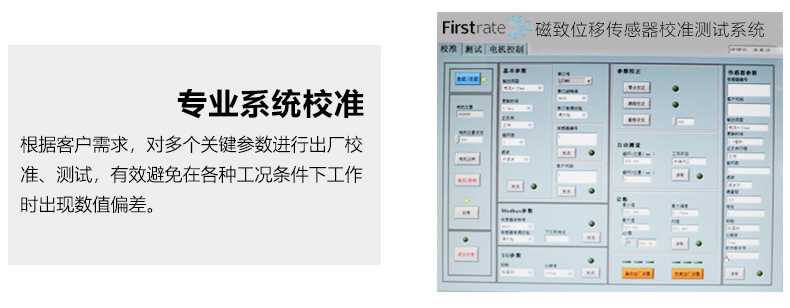

    【9. 精准校准】



    【电气连接方式】






    【应用安装示意图】

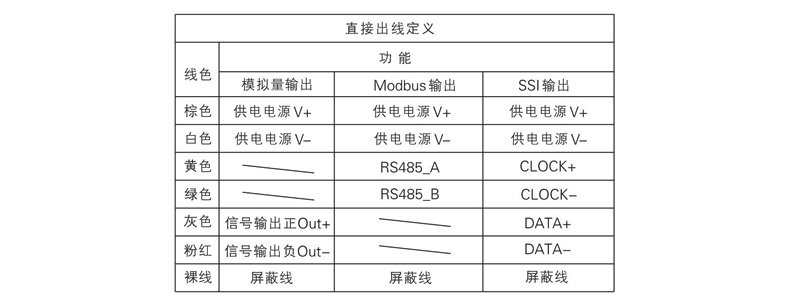

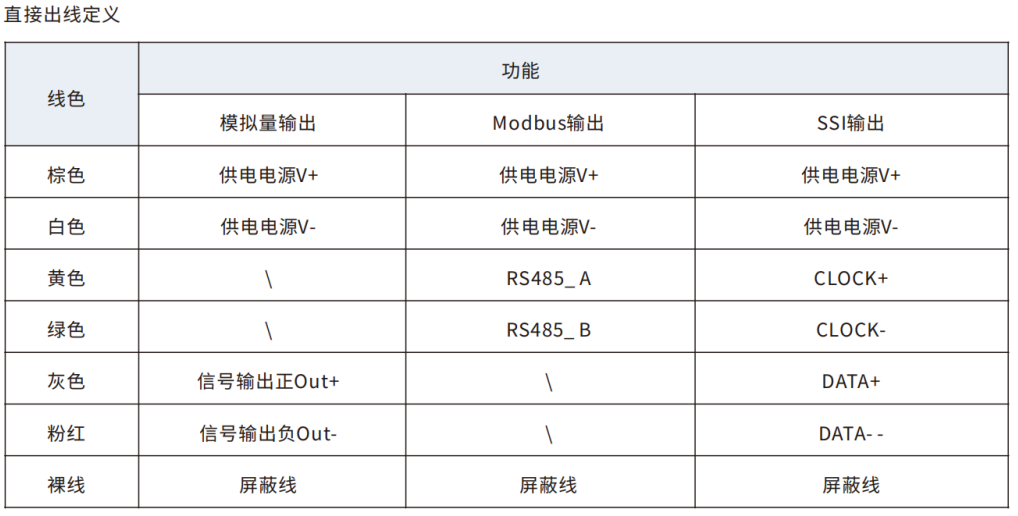

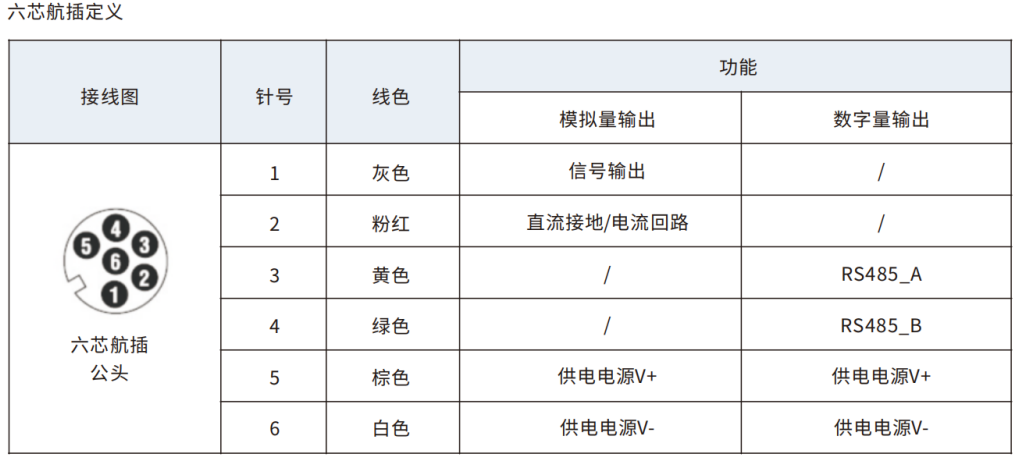

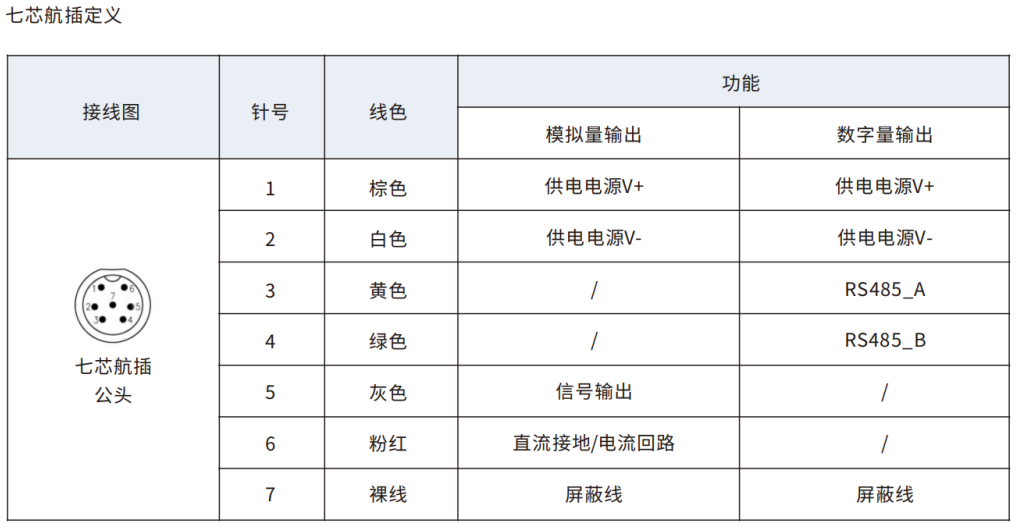

    【电气接口定义】




  • 测量数据  位置 测量范围  500~2000mm(其它量程需定制)
    电压信号  0~5VDC、5~0VDC、0~10VDC、10~0VDC
     (控制器最低负载:>5KΩ)
    供电电压  24VDC(-15%~+20%)
    电流信号  4~20mA、20~4mA(最小/大负载:0/500Ω) 工作电流  <70mA
    数字信号  SSI、MODBUS 极性保护  最大-30VDC
    分辨率  16位D/A 超压保护  最大33VDC
    非线性度  量程:50~100 100~300 300~2000以上范围 重复精度  ±0.008%FS
     ±1%~±0.5%FS ±0.5%~±0.1%FS ±0.1%~±0.05%FS 工作温度  -40~+85℃
    更新时间  模拟信号0.5ms(行程<1000mm)/1.0ms行程<2000mm) 储存温度  -40~+100℃
     2.0ms(行程<4000mm)/4.0ms行程<5000mm) 温度影响  <0.007%FS/℃
    湿度/露点  湿度90%RH,不结露 故障指示  LED指示灯诊断功能
    材  质  测杆:不锈钢  电子仓:不锈钢 测杆耐压  ≤34MPa
    位置磁环  环形磁环、常规浮球、耐腐浮球 安装形式  M18×1.5螺纹
    电气接口  直出电缆 防爆等级  Exd Ⅱ CT6 Gb
  • 产品型号: FST-HPH
    产品特点:防爆磁致伸缩位移传感器 Exd II CT6 Gb防爆等级;坚固可靠,全封闭设计; 线性测量,绝对值输出; 非接触测量,没有磨损;模拟信号或数字信号输出。
    应用范围: 冶金采矿设备、石油化工;工程机械、橡胶机械;注塑机、新能源。
