【产品概述】

磁致伸缩位移传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。磁致伸缩位移传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

【产品特点】

● 线性测量，绝对值输出；
● 非接触测量，没有磨损；
● 坚固可靠工业用位移传感器，EMC屏蔽；
● 线性精度可达±0.05%FS；
● 重复精度达±0.008%FS；
● 直接模拟输出；
● 测量行程：50-2000mm。

【应用范围】

● 工业过程检测与控制；
● 工业机械制造；
● 自动化检测系统；
● 液压与气动控制系统；
● 泵站和水处理系统。

【技术参数】

输入
测量数据	位置
测量范围	50mm-2000mm
输出
电压	0-10 Vdc及10-0 Vdc
电流	4-20 mA或20-4 mA(负载最小0 Ohm／负载最大500 Ohm)
数字信号	RS485（MODBUS）、SSI (Gray（格雷码）、Binary（二进制）)
数据长度	24、25、26（24位数据位、第25位校验位、26位报警位(0))
通讯接口	标准EIA-RS485/RS422
SSI波特率	100KBd——1000KBd可选
精度
分辨率	16位D／A
非线性度	<满量程的±0．05％
重复精度	<满量程的±0．008％
更新时间	>1．5 kHz
工作条件
工作温度	-40至+85℃
外管压力	350 bar／700 bar(峰值)
保护	IP67（配对接头必须锁紧）注：大赫斯曼不防水
振荡指标	10 g／1 0-2000 Hz／IEC标准68-2-6
结构，材料
电子头	304不锈钢
测杆	316不锈钢
位置磁铁	常规磁浮球、耐腐磁浮球
安装
安装位置	任意方位
安装	根据客户要求
电气连接
接头选型	直出电缆、M12连接器、大赫斯曼
输人电压	+24 Vdc(-15／+20％)
耗电量	50-140 mA(按量程而定)

【产品详情】

【1. 有证书才权威】

【2.不同寻常得高精度】

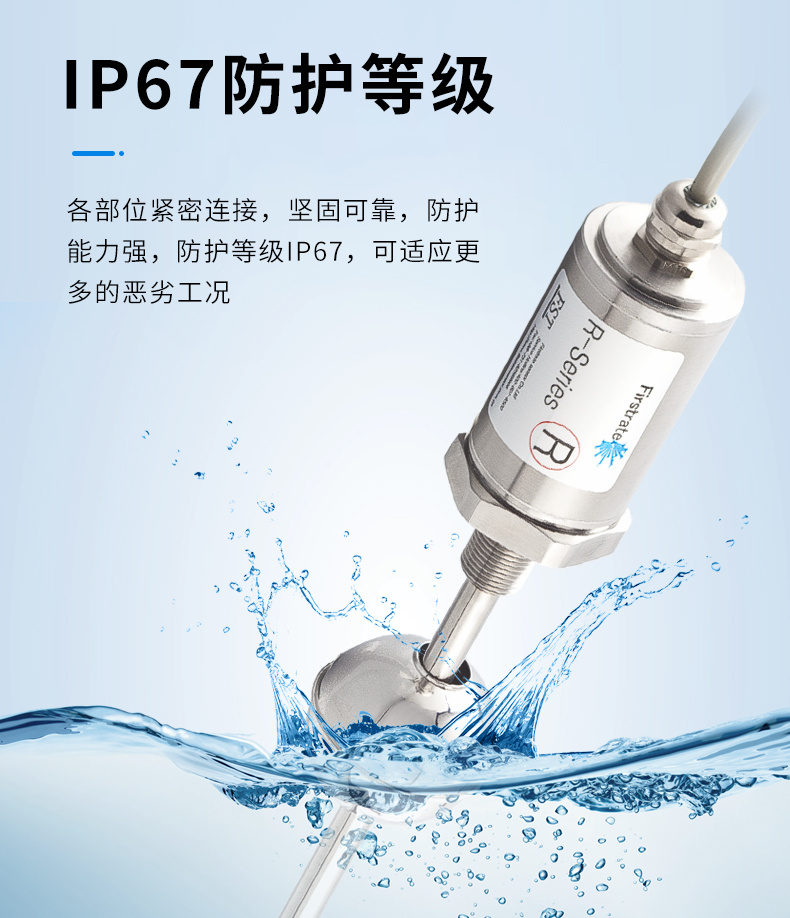

【3. IP67防护等级】

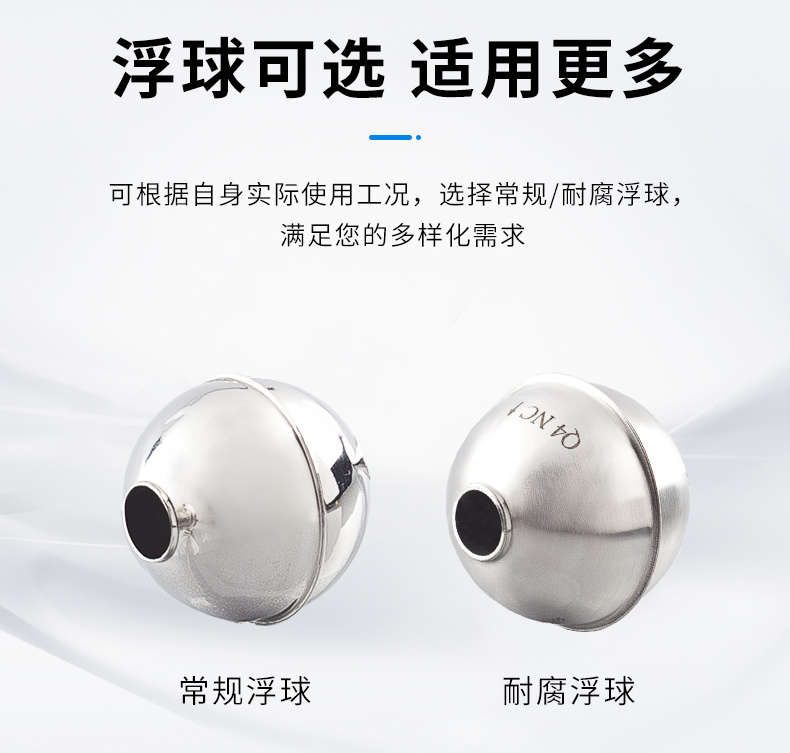

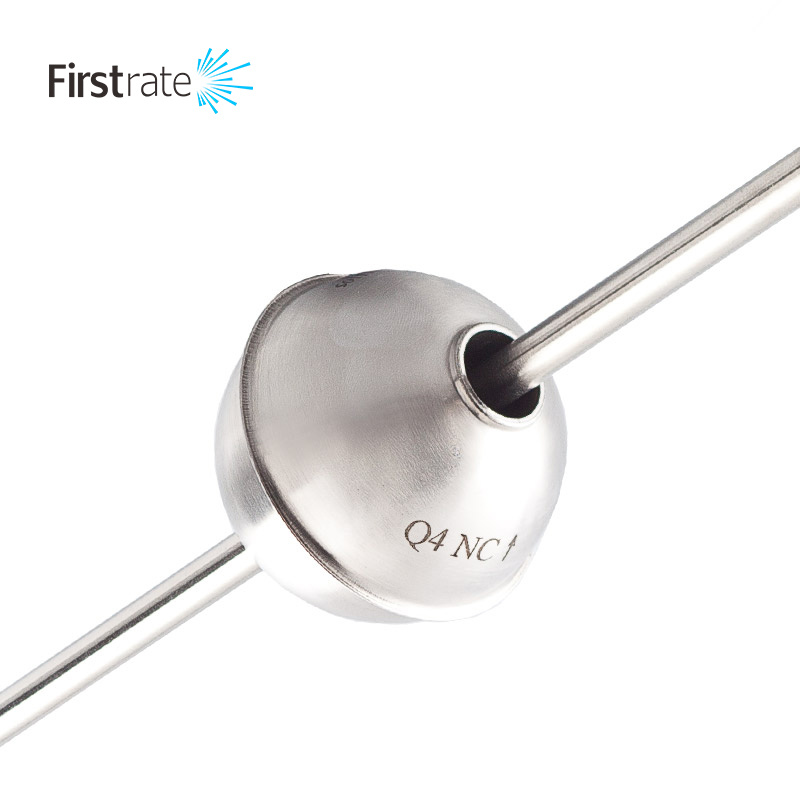

【4浮球可选，适用更多】

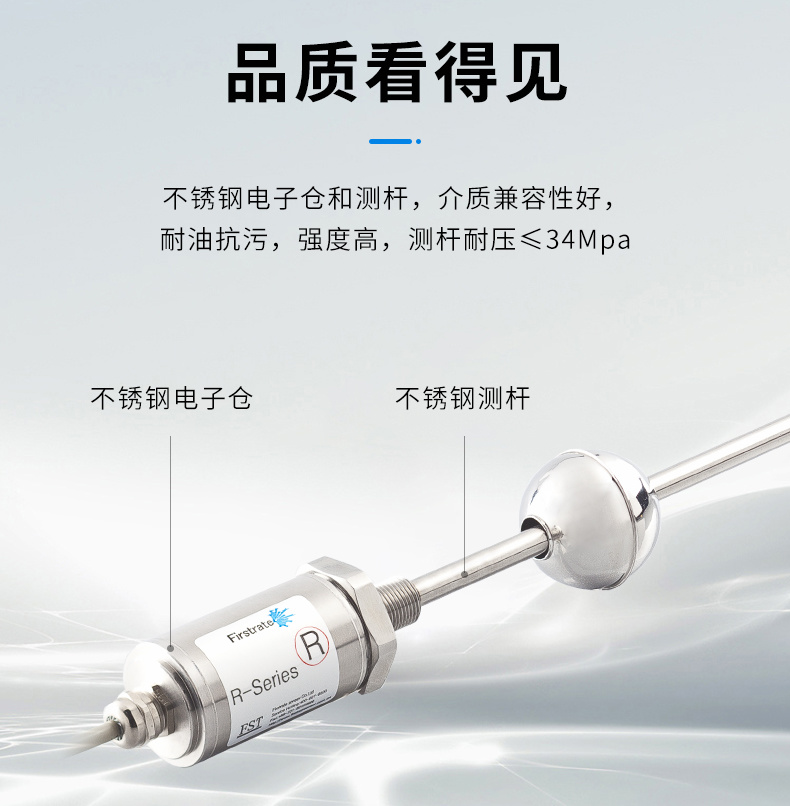

【5.品质看得见】

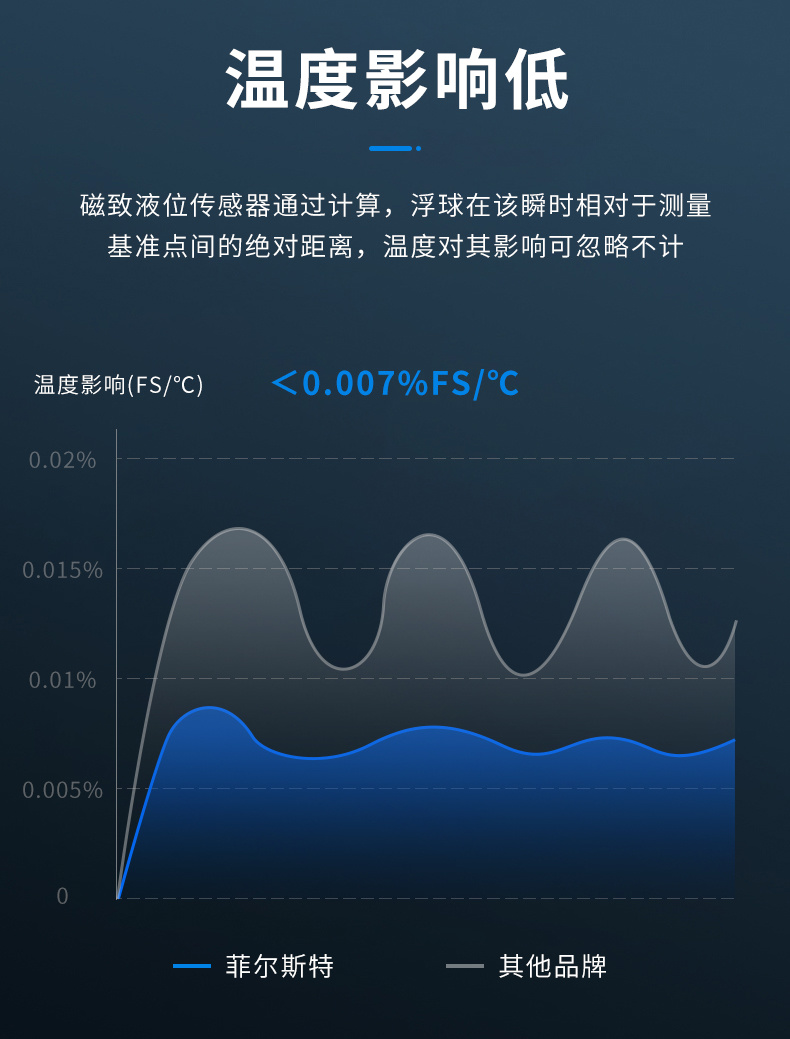

【6. 温度影响低】

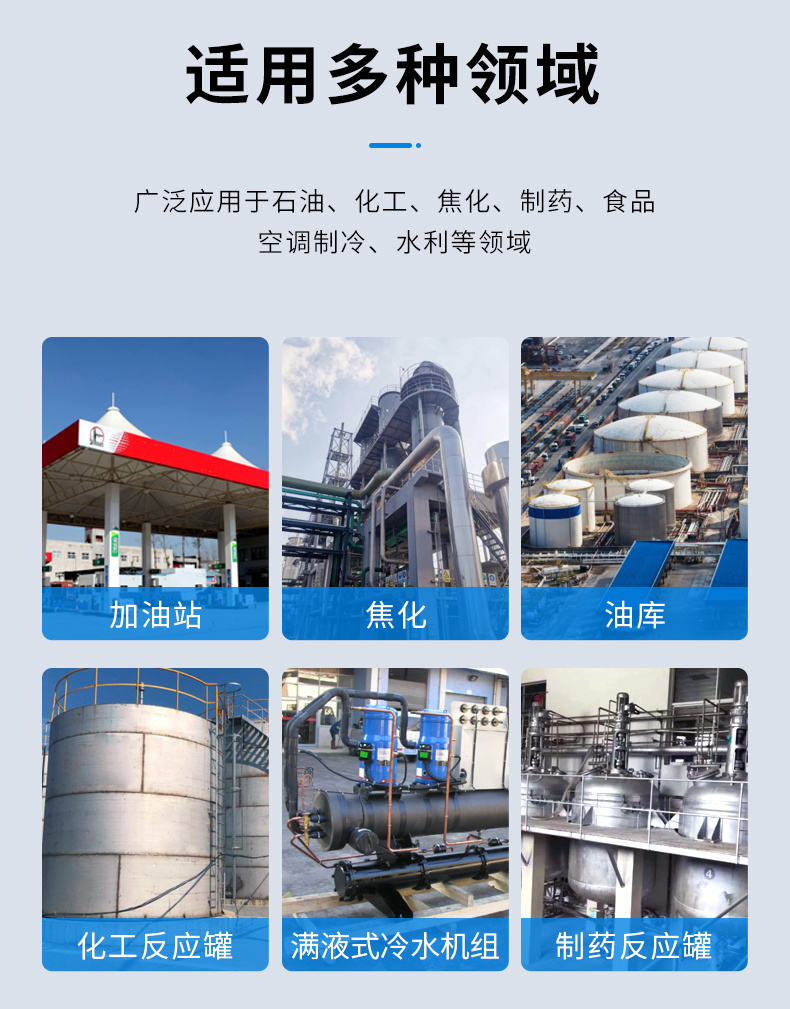

【产品应用范围】

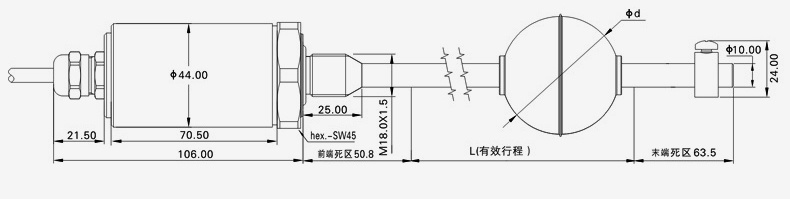

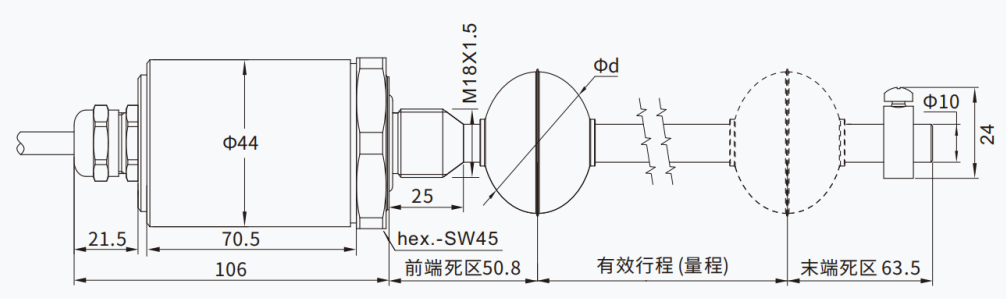

【外形结构】

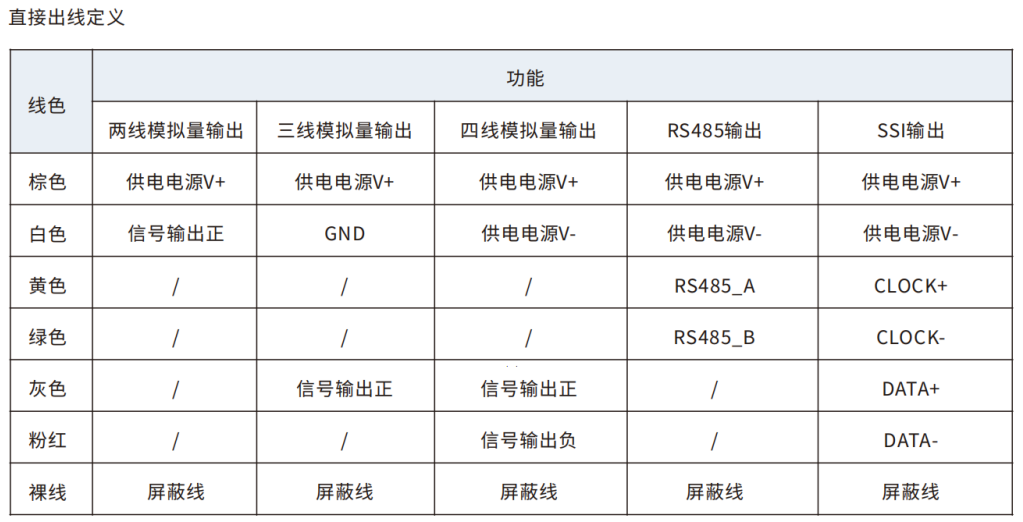

【电气连接】

线色	功能
线色	两线模拟量输出	三线模拟量输出	四线模拟量输出	RS485输出	SSI输出
棕色	供电电源V+	供电电源V+	供电电源V+	供电电源V+	供电电源V+
白色	信号输出正	GND	供电电源V-	供电电源V-	供电电源V-
黄色	/	/	/	RS485_A	CLOCK+
绿色	/	/	/	RS485_B	CLOCK-
灰色	/	信号输出正	信号输出正	/	DATA+
粉红	/	/	信号输出负	/	DATA-
裸线	屏蔽线	屏蔽线	屏蔽线	屏蔽线	屏蔽线

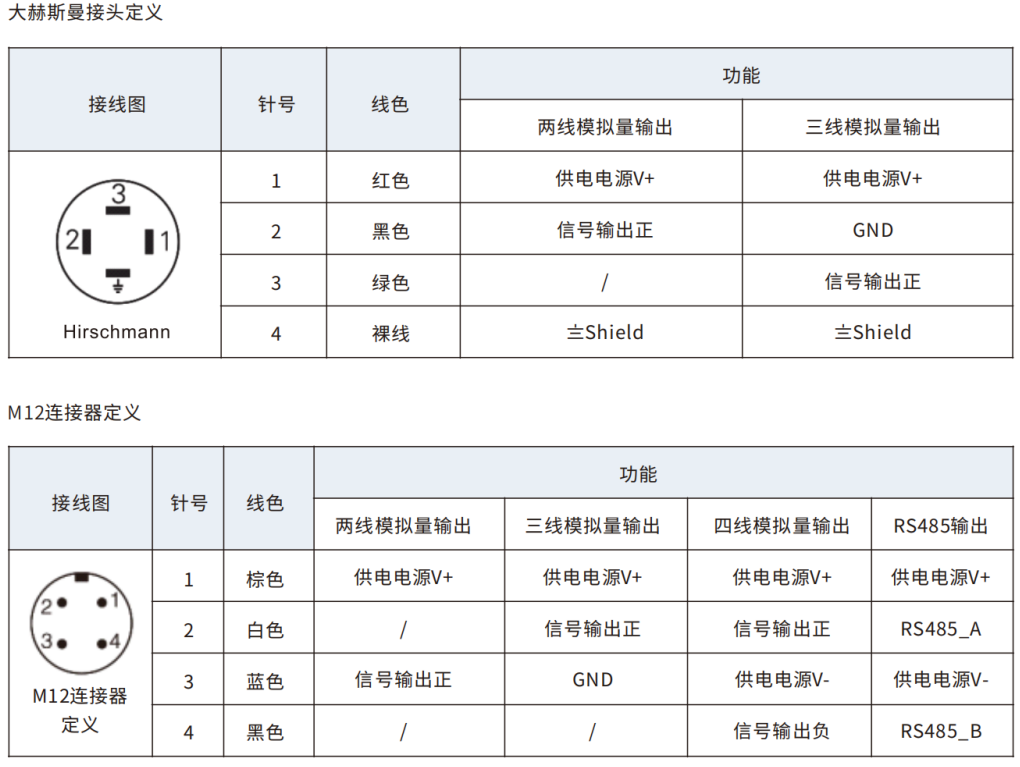

接线图	针号	线色	功能
接线图			两线模拟量输出	三线模拟量输出
Hirschmann	1	红色	供电电源V+	供电电源V+
	2	黑色	信号输出正	GND
	3	绿色	/	信号输出正
	4	裸线	〨Shield	〨Shield

接线图	针号	线色	功能
接线图			两线模拟量输出	三线模拟量输出	四线模拟量输出	RS485输出
M12连接器	1	棕色	供电电源V+	供电电源V+	供电电源V+	供电电源V+
	2	白色	/	信号输出正	信号输出正	RS485_A
	3	蓝色	信号输出正	GND	供电电源V-	供电电源V-
	4	黑色	/	/	信号输出负	RS485_B

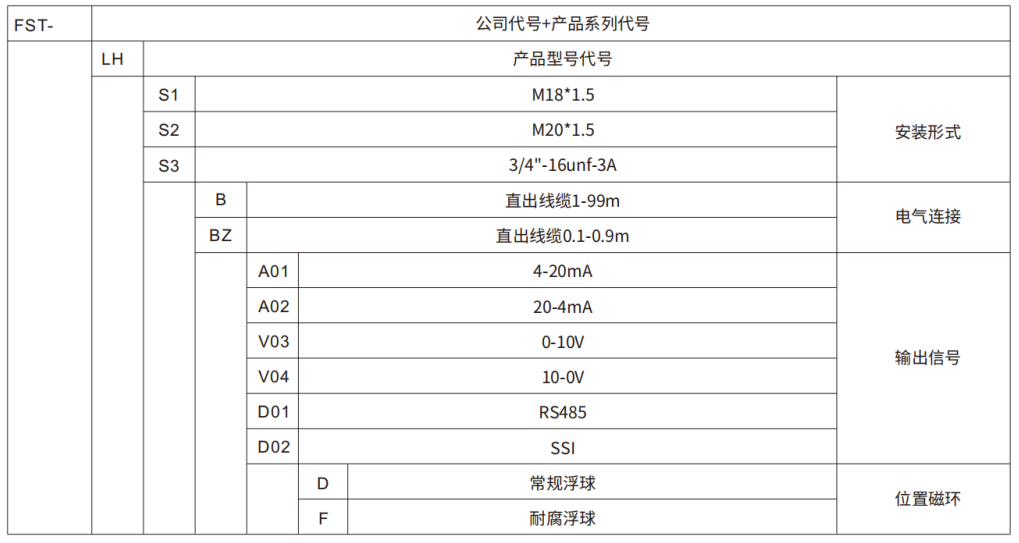

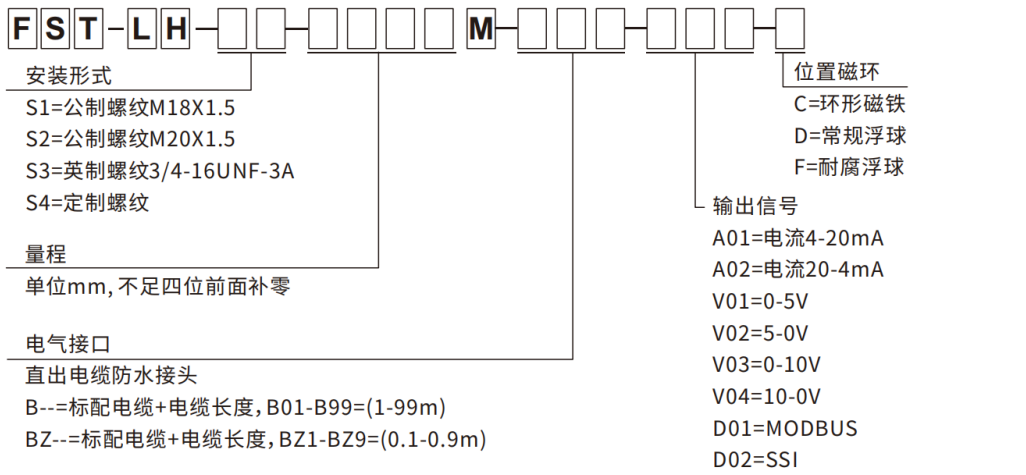

【产品选型】

产品型号： FST-LH

产品概述： 磁致伸缩位移传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。磁致伸缩位移传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

产品特点： 菲尔斯特磁致伸缩液位传感器线性测量，绝对值输出；非接触测量，没有磨损；坚固可靠工业用位移传感器，EMC屏蔽；线性精度可达±0.05%FS；重复精度达±0.008%FS；直接模拟输出；测量行程：50-2000mm。

应用范围： 工业过程检测与控制；工业机械制造；自动化检测系统；液压与气动控制系统；泵站和水处理系统。
